Описание :
Рабочее напряжение: 12V
Режим управления: четыре реле с коммутацией
Режим программирования:  самоблокировка, блокировки и управление включением и выключением одной кнопкой (выбирается при программировании)

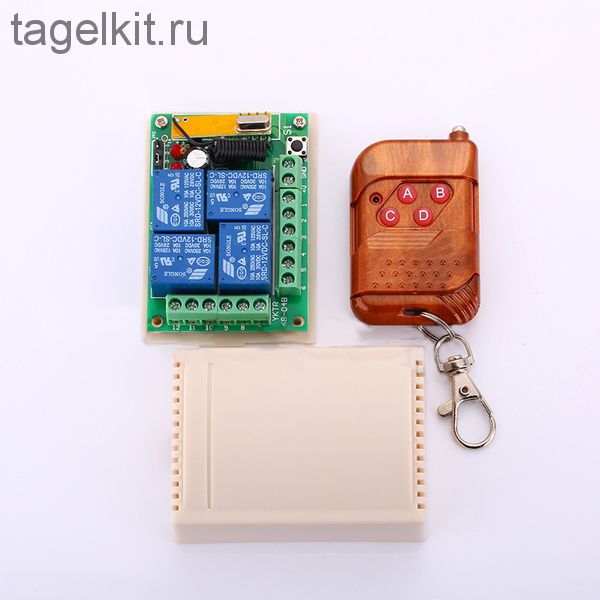

Пульт управления: коричневый с четырьмя кнопками,дальность действия до 100м,оснащенный батареей  12V23A
 Применение:
управление электрическими дверями, окнами , двигателями, светодиодными лампами; автоэлектроника, охранная сигнализация.

Параметры блока приемника:
Рабочее напряжение: DC 12V
Частота: 315MHZ
Чувствительность приемника: "- 105 дБм
Кодировка: программирование
Максимальная нагрузка контактов реле: 10A
Размеры: 75mm'55mm'24.5mm

Параметры пульта дистанционного управления:
Рабочее напряжение: 12V (12V23A батарея)
Частота: 315MHZ
Дальность передачи: 150 м (открытое пространство)
Размеры: 63mm'39mm'11.5mm


Режим обучения блока приемника:

    Блок приемника имеет высокую степень защиты, стабильную производительность, низкое энергопотребление ,прост в использовании, без использования традиционных перемычек или DIP переключателей для кодирование. Контроллер может запомнить до восьми пультов дистанционного управления.

Питание блока управления - DC-12V (± 10%). Пожалуйста установите надежное подключение питания.

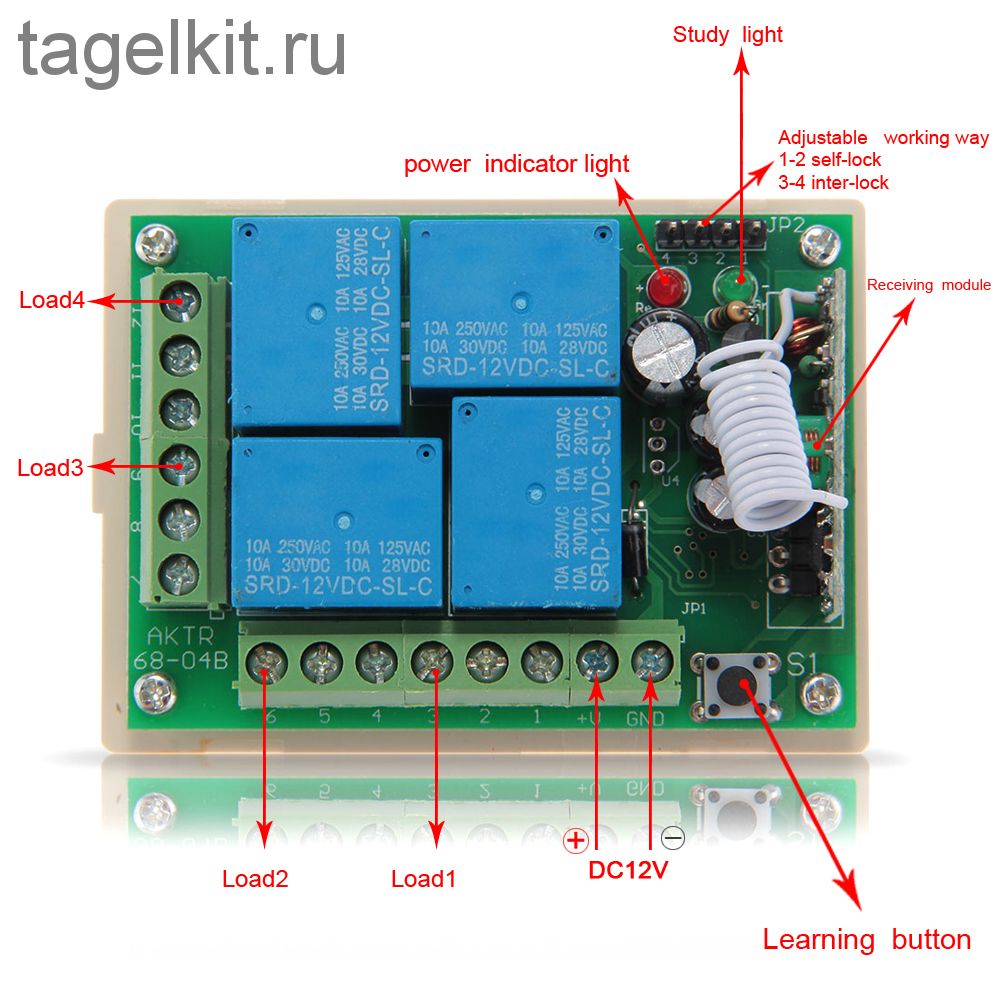

Сначала установите режим работы реле в соответствии с вашими потребностями.Режим работы устанавливается при помощи перемычки JP2.
    Внимание! Перемычка должна устанавливаться до подачи питания на блок управления!
1) Перемычка JP2 замыкает контакты 3,4,- это режим кратковременного включения реле . При нажатие кнопки пульта дистанционного управления-реле включается, при отпускании кнопки пульта дистанционного управления-реле выключается.
2) Перемычка JP2 замыкает контакты 1,2- это режим блокировки реле . При нажатии кнопки пульта дистанционного управления-реле включается ,при повторном нажатии кнопки пульта дистанционного управления-реле выключается.
3) Перемычка JP2 не установлена –это режим вывода для блокировки групп реле . При нажатии кнопки А на пульте дистанционного управления -  включается первая группа реле, при нажатии кнопки B на пульте дистанционного управления – включается вторая группа реле ,первая группа реле выключается                                                                                                 4) Перемычка JP2 замыкает контакты 1,2 и замыкает контакты 3,4 – это режим блокировки реле и режим кратковременного включения реле.

Программирование пульта дистанционного управления:
1) Кнопка на блоке управления S1 используется для программирования пульта дистанционного управления и стирания кода програмирования.
2) Стирание кода программирования: Перед программированием пульта дистанционного управления необходимо стереть старый код! Нажмите кнопку SW1 на блоке управления – светодиод начнет мигать, удерживайте кнопку до тех пор пока светодиод  перестанет мигать и загорится постоянно , операция по стиранию кода прошла успешно.
3) Программирование пульта дистанционного управления – кратковременно нажмите на кнопку SW1 на блоке управления , светодиод загорится постоянно- это режим программирования пульта дистанционного управления, в течение пяти секунд нажмите одну кнопку на пульте дистанционного управления - светодиод мигнет три раза, а затем выключится. Повторите операцию для других кнопок пульта дистанционного управления . Программирование пульта дистанционного управления прошло удачно .
