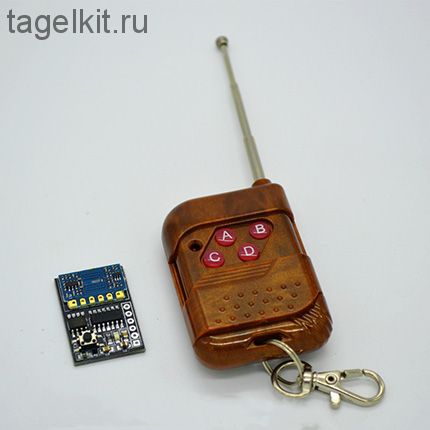

Отличные новости: (Этот модуль может изучать практически все 433M беспроводные дистанционные контроллеры на рынке. Модуль представляет собой 4-сторонний тип обучения, а 4-кнопочный пульт дистанционного управления управляет четырьмя каналами соответственно. Какая кнопка управляет тем способом, который клиент может решить)

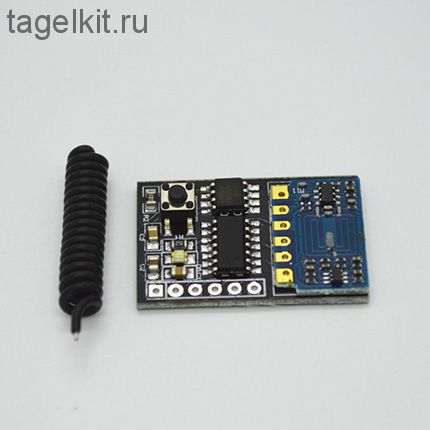

(Примечание. Пожалуйста, обратите внимание на пайку антенны в первую очередь, в противном случае она повлияет на принимаемое расстояние, антенна припаивается к самой правой панели рядом с 8-контактным ИС)

Введение модуля:

Рабочее напряжение: 4,5-5,5 В (вход) VCC: Подключен к положительному полюсу источника питания GND: подключен к отрицательному полюсу источника питания

Режим вывода: режим включения питания по умолчанию низкого уровня, нажмите кнопку пульта дистанционного управления для выхода на высокий уровень, OUT1-OUT4, соответственно, 4 выходных порта

Максимальный выходной ток: максимальный выходной ток 10MA на канал

Статический рабочий ток: около 3 мА

Размер получателя: 20 * 30 * 6

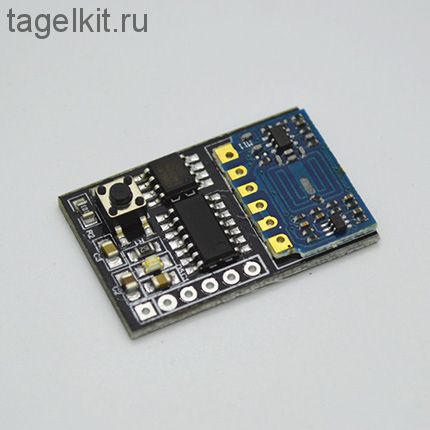

Тип модуля: 433M обучающий беспроводной приемный модуль (4 канала могут быть независимо изучены)

Получающее расстояние: 15-100 метров (может проходить через стену)

Рабочий режим: самоблокирующийся, бег, блокировка, три рабочих модуля, свободно устанавливаемые клиентами

Рабочие инструкции: D1 (индикатор обучения и индикатор сигнала приема)

Выходной уровень: Высокий уровень выходного сигнала равен или немного меньше напряжения VCC (обратите внимание, что уровень и напряжение полностью различны)
