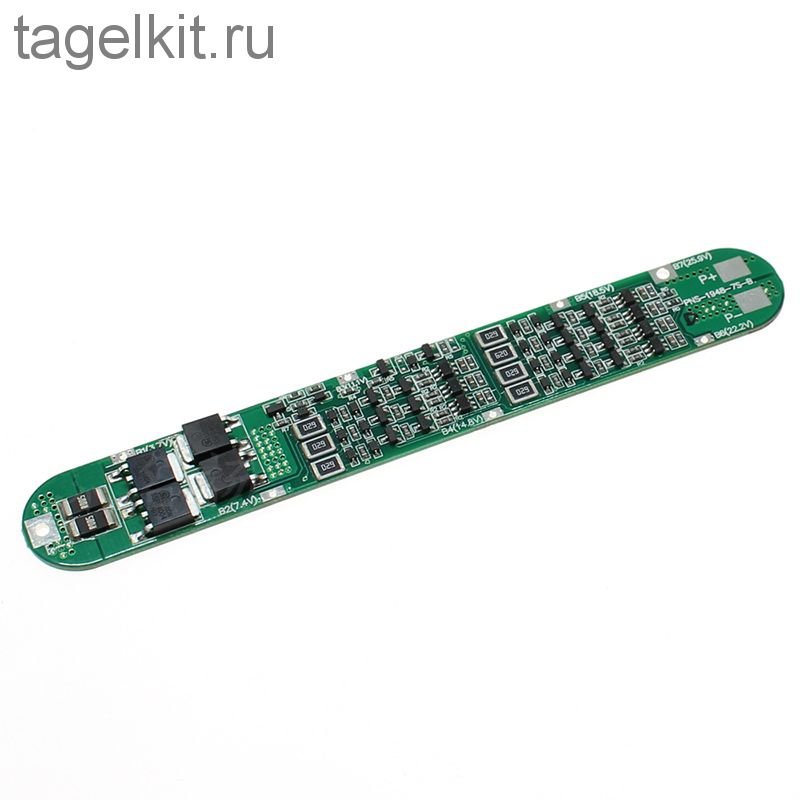

Этот продукт представляет собой плату защиты литиевой батареи 26V серии 7. С балансом в том же порту, непрерывная зарядка и разрядка 10А (регулируемая).

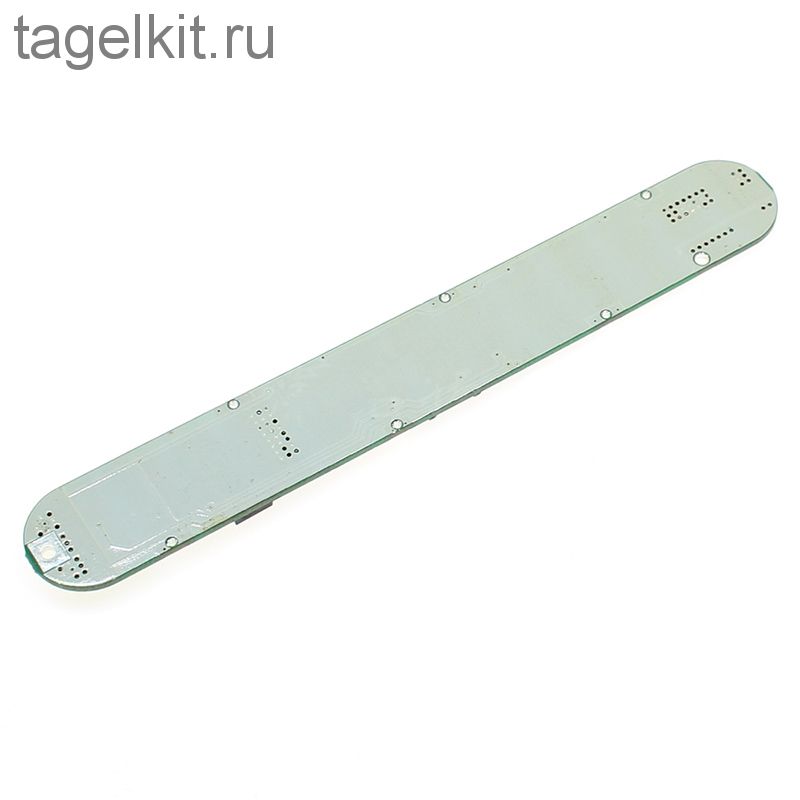

Размер защитной доски: 126 * 17,5 мм, с двумя овальными концами, размещенными на верхней части 7 18650 бок о бок.
Эта плата может выдавать 7 цепей с общим рабочим током 5A-15A, как железо-литиевый 3,2 В, так и тройной 3,7 В.
Параметры платы защиты:
проект    Детали    стандарт
Защита от перезарядки    Напряжение обнаружения перезаряда одной ячейки    4,275 В ± 0,025 В
Время задержки обнаружения перезарядки    1200 мс (макс.)
Напряжение сброса перезаряда одной ячейки    4,175 В ± 0,05 В
Баланс сил    Напряжение обнаружения баланса клеток    4,275 В ± 0,025 В
Напряжение сброса баланса ячеек    4,175 В ± 0,05 В
Ток баланса клеток    60 мА
Защита от разряда    Напряжение обнаружения переразряда одной ячейки    2,30 В ± 0,05 В
Время задержки обнаружения переразряда    144 мс (макс.)
Напряжение сброса переразряда одной ячейки    2,4 В ± 0,05 В
Защита от сверхтока    Ток максимальной токовой защиты разряда    30 ± 5А (регулируемый)
Время задержки обнаружения    МАКС .: 9 мс
Условия снятия защиты    Отключить нагрузку
Защита от короткого замыкания    Условия защиты    Короткое замыкание внешней цепи
Время задержки обнаружения    400 мкс ~ 600 мкс
Условия снятия защиты    Разорвать короткое замыкание
Внутреннее сопротивление    Сопротивление основного контура в открытом состоянии    B- в P-: R DS ≤6 мОм
Потребление тока    Внутреннее потребление контура при работе    ≤50 мкА
Максимальное выдерживаемое напряжение зарядки MOS    Наибольшее значение напряжения, с которым порт зарядки подключен к зарядному устройству.    35 В постоянного тока
Чип выдерживает напряжение    Входное напряжение между VDD-VSS каждого узла батареи    DC 8V
Постоянный ток разряда    Постоянный ток разряда    10А ( регулируемый)
Постоянный ток зарядки    Устойчивый зарядный ток    10А (регулируемый)
Номинальный ток превышения температуры Mosfet    Повышение температуры поверхности MOSFET во время разряда при номинальном токе    55oC ± 10oC

Инструкции по сварке основной линии :
1. B-: толстым проводом надежно соединен с отрицательным электродом аккумуляторной батареи B- клеммная пластина
2 P- :. Надежно даже при подключении толстого провода к нагрузке и зарядному устройству и клемме отрицательного электрода P- защитной пластины.
3. P +: используйте толстый провод, чтобы надежно подключить нагрузку и положительный полюс зарядного устройства к клемме P + на плате защиты.
4. B7: используйте толстый провод, чтобы надежно подключить положительный электрод аккумуляторной батареи к клемме B + на плате защиты.
5. Подключите B-.B1.B2.B3.B4.B5.B6.B7 к клеммам соответствующего напряжения аккумуляторной батареи.

Рабочие характеристики:

    1: Последовательность подключения батареи: сначала подключите B-, затем подключите клемму обнаружения напряжения батареи, при снятии последовательность обратная.

    2: Линия определения напряжения аккумуляторной батареи использует стандартный кабель, B-, P-, P +, B7 необходимо выбрать соответствующий диаметр провода в соответствии с непрерывным разрядным током и величиной зарядного тока.

    3: После подключения батареи и платы защиты измерьте напряжение между B + и P. Если измеренное напряжение равно общему напряжению аккумуляторной батареи, плата защиты работает нормально.

     Примечание: При подключении платы защиты к элементу батареи или извлечении ее из аккумуляторного блока необходимо соблюдать указанную выше последовательность.Если вы не выполните требуемую последовательность, компоненты платы защиты будут повреждены, что приведет к серьезным последствиям.
