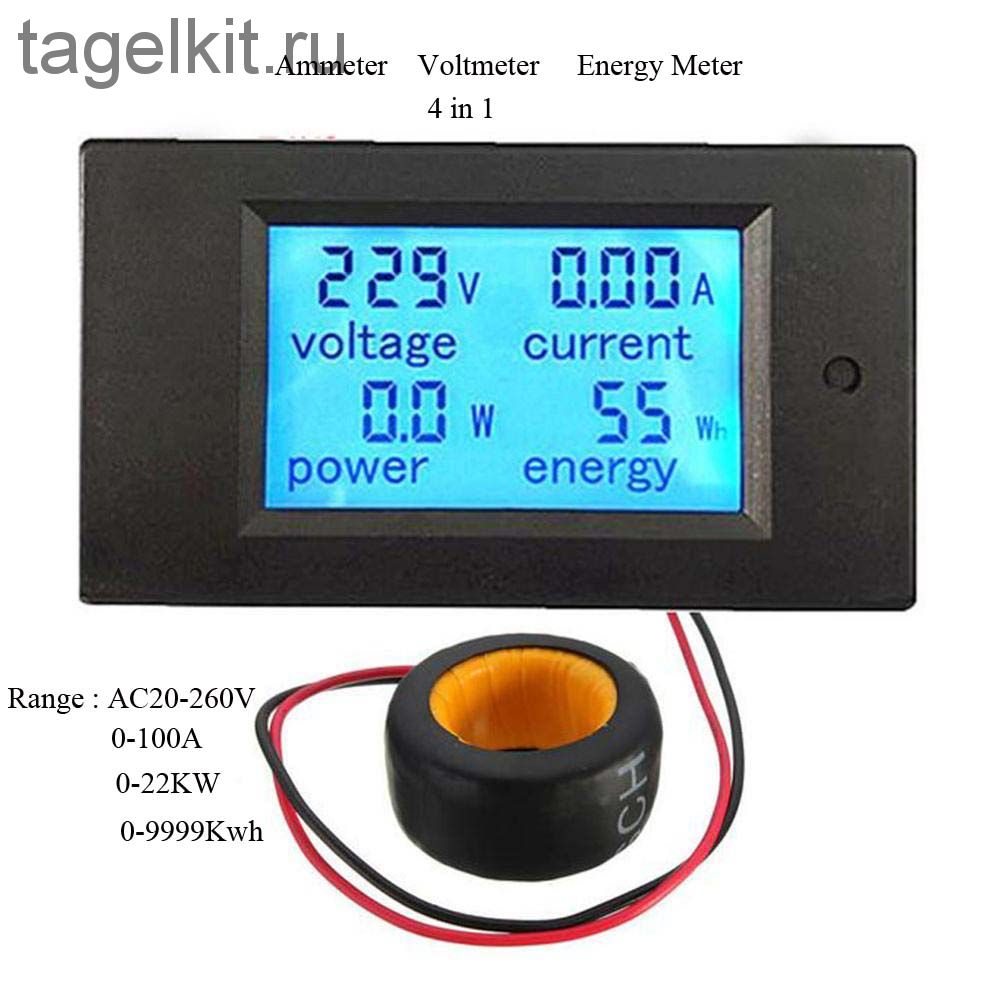

технические характеристики

• 1. Рабочее напряжение: 80 ~ 260VAC
• 2. Test напряжение: 80 ~ 260VAC
• 2. Rated мощность: 1000A/22000 Вт
• 3. Рабочая Частота: 45-65 Гц

а. функция

• 1. напряжение, ток, мощность, энергию
• 2. перегрузки функция сигнала тревоги (власть сигнализации порог, подсветка и мерцания власть советов).
• 3. мощность порог сигнализации заданной функции (могут создавать свои собственные мощности порог сигнализации).
• 4. кнопка питания ясно функции.
• 5. Силы-вниз функция хранения данных.

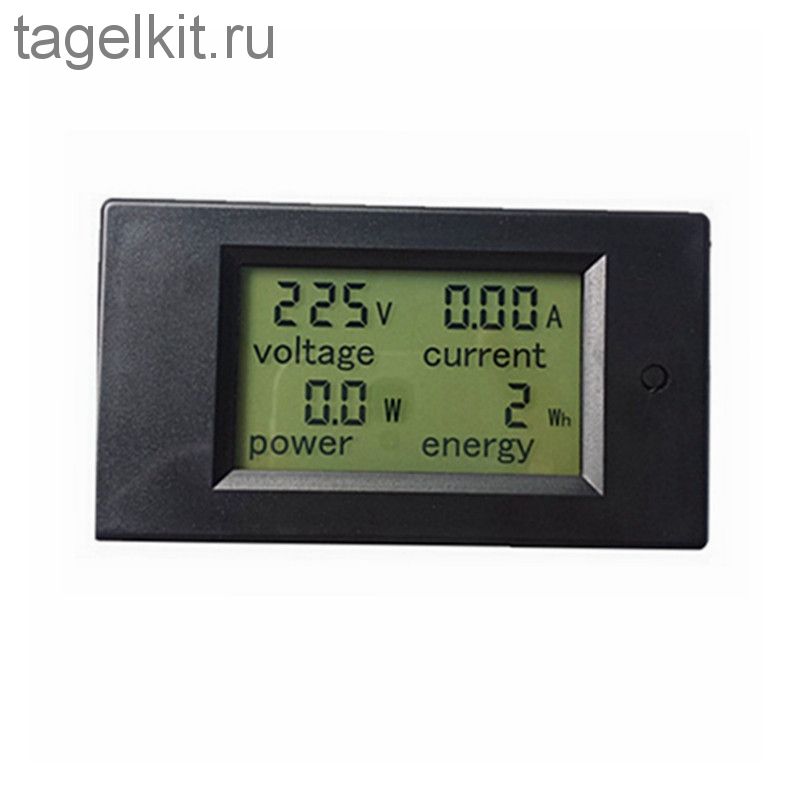

• 6. Большой экран ЖК-экран полный дисплей (дисплей напряжение, ток, активная мощность, мощность).

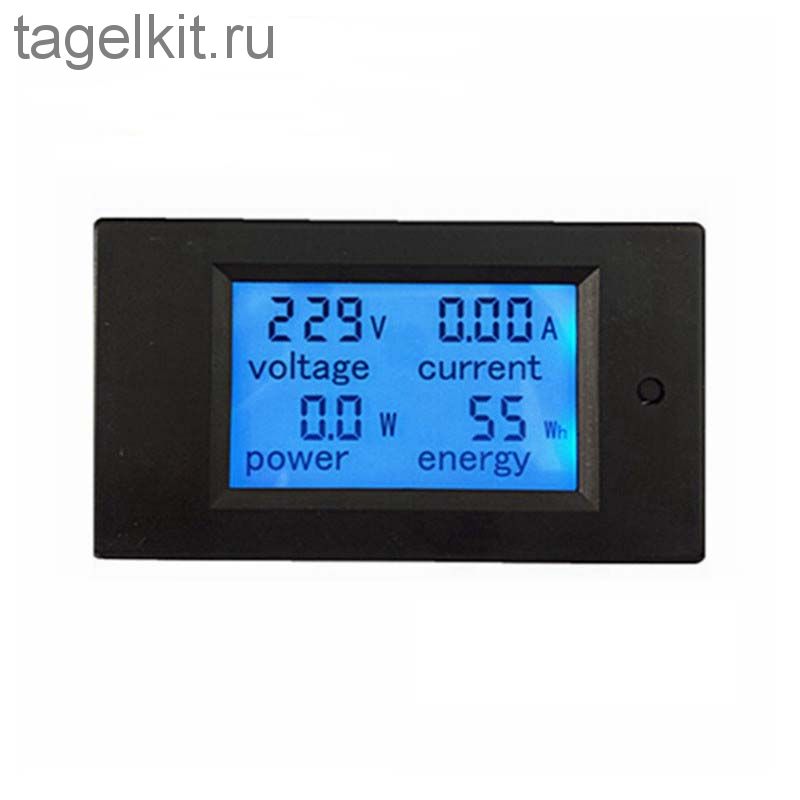

• 7. backlight.

б. дисплей и клавиши

1. Интерфейс дисплея

• дисплей напряжение, ток, мощность, энергетических параметров с большим экраном ЖК-экран одновременно.

II. Формат отображения

1. Power: диапазон измерения 0 ~ 22kW

1kW формат отображения в течение 0.0 ~ 999.9 Вт;

From 1kW формат отображения 1000 ~ 9999 Вт.

From 10kW формат отображения 10 ~ 22 КW.

2. Power: диапазон измерения 0 ~ 9999kWh

10kWh в формат отображения 0 ~ 9999Wh;

выше 10kWh формат отображения 10 ~ 9999kWh;

3. Voltage: Тест Диапазон 80 ~ 260 В

Формат отображения 80 ~ 220 В

4. Current: Тест Диапазон 0 ~ 100A

Формат отображения от 0.00 до 99.99.

III. кнопка

1. управление подсветкой

• коротким нажатием на кнопку, чтобы включить или выключить подсветку, подсветка состояние автоматического хранения.

2. мощность очищается

• шаг 1: Нажмите кнопку питания 5 секунды, пока окно цифровой дисплей мигает, затем отпустите кнопку;
• шаг 2: Если вы нажмете кнопку еще раз, данные о потреблении очищается и очищен бросить мигает;
• шаг 3: Если вы еще раз нажмите кнопку 5 секунд, пока не мигает, заряд данных не очищается и выхода очищается.

3. власть, чтобы установить значение тревоги

• шаг 1: Нажмите на кнопку, когда ЖК-экран " НАБОР CLr " после отпустите кнопку, установить значение во власть status report;
• шаг 2: площадь Питания отображает текущее значение мощности и низкие цифры начинает мигать, затем вы можете нажать на кнопку цифровой + 1, когда нет ключа операции более трех секунд, автоматически переключается на коротких цифровой набор, как указано выше;
• шаг 3: После установки, нажмите кнопку более пяти секунд, чтобы автоматически сохранить и выйти, the scope of active power порога, установленного для 0.0 ~ 22kW.

примечания

• 1. Этот модуль подходит для внутреннего, не на улице
• 2. нагрузки не может превышать номинальную мощность.
• 3. порядок подключения не могут ошибаться.
