Циклический таймер представляет собой блок с регулируемым временем включенного и выключенного состояний. Время как включенного, так и выключенного состояний изменяется в интервалах от 1 до 180 минут (или секунд). Циклический таймер найдет применение в быту, на даче, т.е. там, где требуется циклически коммутировать нагрузку мощностью до 200 Вт: электронасос, вентилятор, различные электрические устройства.
Описание :

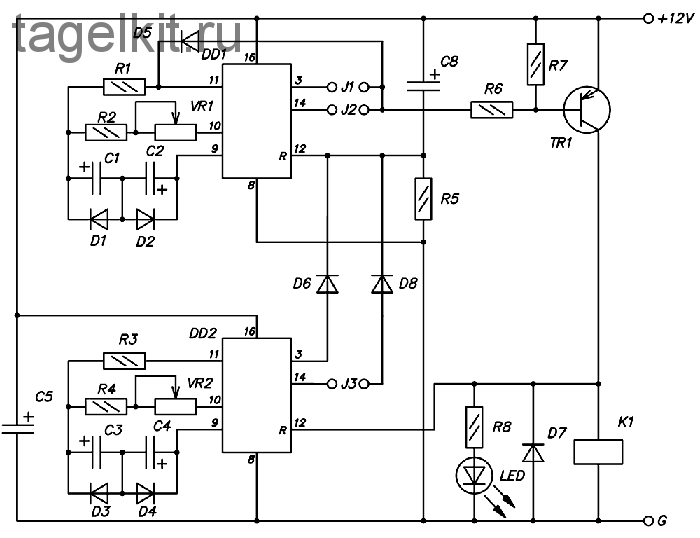

Устройство состоит из двух сдвоенных счетчиков CD4060В (DD1, DD2); времязадающих цепей: R1, R2, VR1, D1, D2, C1, C2 и R3, R4, VR2, D3, D4, C3, C4; токового ключа на TR1 и реле. Светодиод LED индицирует включенное состояние реле. Диод D7 предохраняет микросхему DD2 от выхода из строя в моменты переключений реле.
Порядок настройки:
1. Подайте напряжение питания (=12 В) к контактам «12V» блока, соблюдая полярность, указанную на плате.
2. Движки переменных резисторов VR1, VR2 установите в крайнее левое положение (против часовой стрелки).
3. Установкой или снятием перемычки J1 выбирается диапазон времени: минуты - при установленной перемычке; секунды - при снятой. (J1 - в правое положение L, J2 - в левое положение H).
4. Переменным резистором VR1 установите время включенного состояния (от 1 до 180 минут или секунд), а переменным резистором VR2 – время выключенного состояния (от 1 до 180 минут или секунд).
5. После настройки блока и проверки его работоспособности можно, соблюдая осторожность, подключить сетевую нагрузку. К контактам «IN 220V» подаётся сетевое напряжение, к контактам «OUT 220V» подключается нагрузка (мощностью не более 200 Вт).
Установка интервалов состояния:
J1 установлена, J2 снята - включен 1...180 минут.
J2 установлена, J1 снята, - включен 1...180 секунд.
J3 установлена - выключен 1...180 секунд.
J3 снята - выключен 1...180 минут.

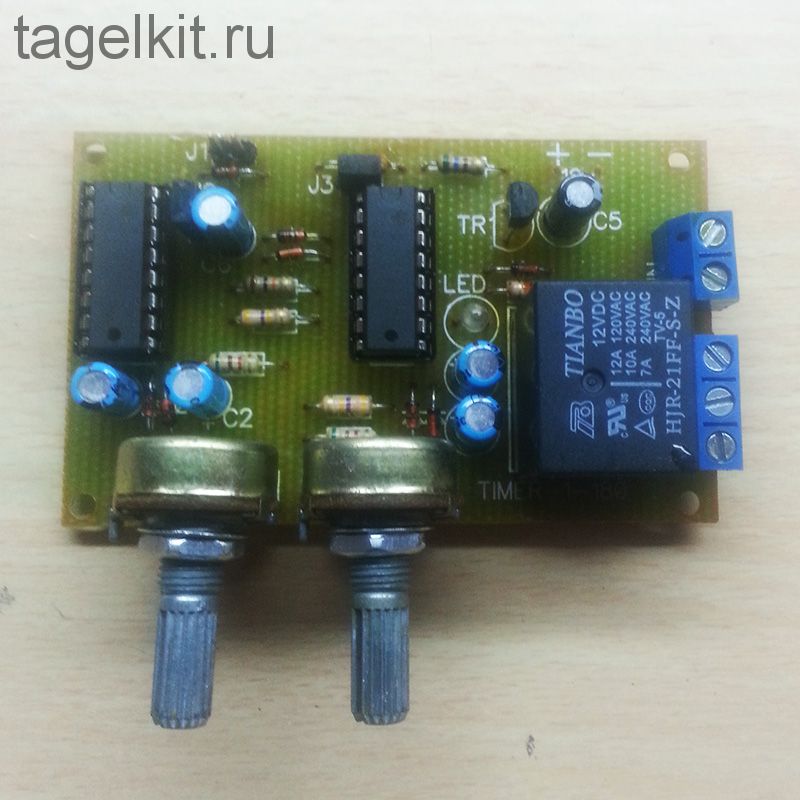

Также на плате ВМ251 могут устанавливаться только перемычка J1 (заменяет J1+J2) и перемычка J3. Они имеют положения "H" (1...180 минут) и "L" (1...180 секунд). При этом:
J1 (ближняя от угла) установлена в положение "L" (справа) - включен 1...180 секунд.
J1 (ближняя от угла) установлена в положение "H" (слева) - включен 1...180 минут.
J3 (дальняя от угла) установлена в положение "L" (справа) - выключен 1...180 секунд.
J3 (дальняя от угла) установлена в положение "H" (слева) - выключен 1...180 минут.
