Модуль зарядки и защиты

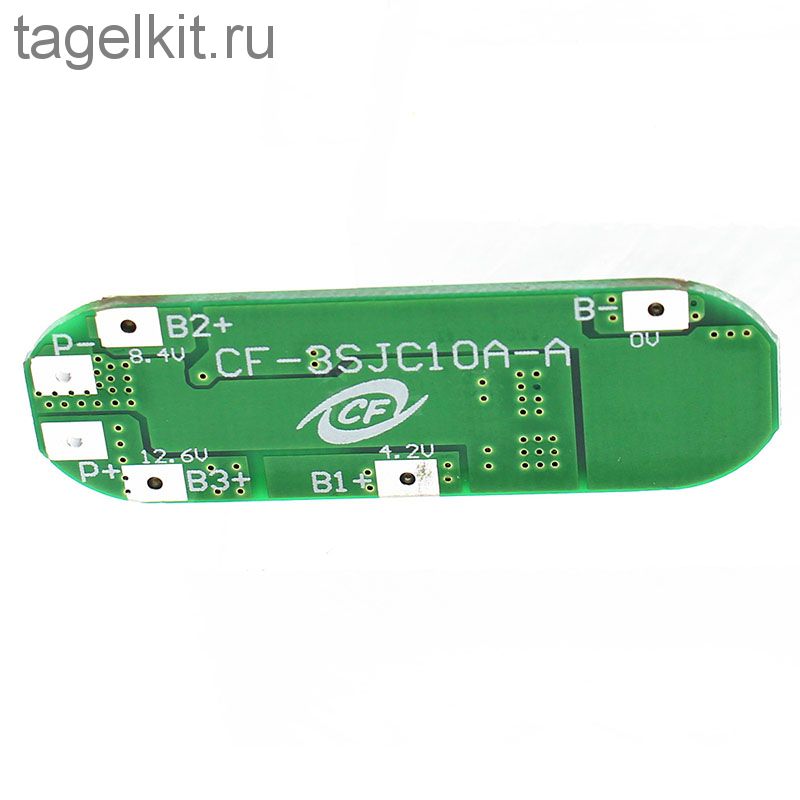

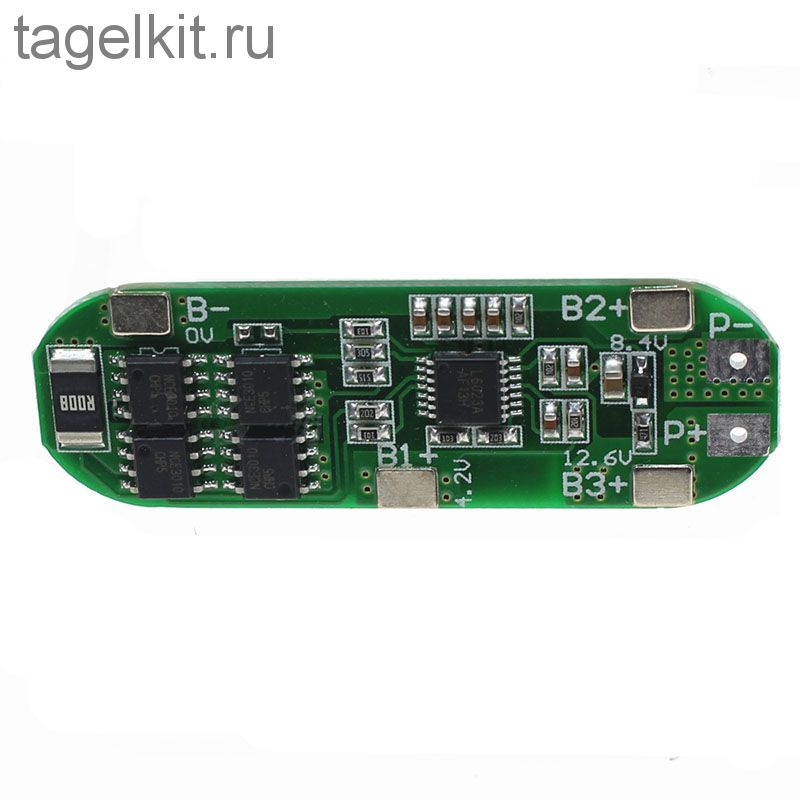

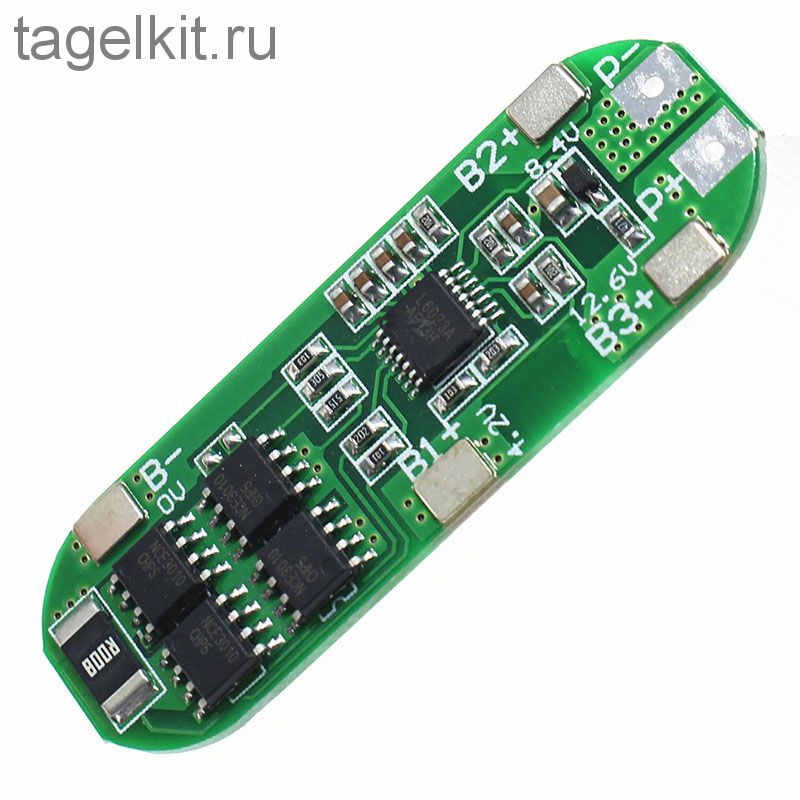

Модель: CF-3SJC10A-A  для 3S LI-ION элементов типа 18650, 14500 и других
Обнаружение перегрузки по напряжению на элементе, обнаружение: 4.35 В ±0. 05 В
Возобновление зарядки, при снижении напряжения на элементе до: 4.25 ±0. 05 В
Ограничение напряжения разрядки на элементе: 2.30 В ±0. 05 В
Возобновление разрядки, при повышении напряжения на элементе до: 3.00 ±0. 05 В
Рабочий ток: 0-10A
Максимальный рабочий ток: 20А
Защитные функции:
Защита от короткого замыкания
Защита от перезарядки
Защита от переразряда

Рабочая температура: -40°С + 50°С
Размер: 50*16.5*2.5 мм

Электрические параметры для литиево-ионного аккумулятора:


Параметры	Стандарт	Ед. измерения	Примечание
Разрядка	Разрядный ток	10	A
	Мгновенный разрядный ток	20	A
Зарядка	Зарядное напряжение	12,8	V
	Зарядный ток	10max	A
Защита от перезарядки	Контроль чрезмерного напряжения	4.25±0.025	V
	Задержка защиты	1	S
	Разгрузка от чрезмерного напряжения	4.1±0.1	V
Баланс заряда	Контроль баланса заряда	/	V
	Разгрузка от чрезмерного напряжения	/	V
	Заряд сбалансированного тока	/	mA
Защита от разряда	Контроль чрезмерной разрядки	2.7±0.1	V
	Задержка	1	S
	Разгрузка от чрезмерного напряжения	3.0±0.1	V
Защита от сверхтоков	Контроль сверхтоков	100	mV
	Задержка	1000-500	mS
	Защита от высокого тока	12.5±0.5	A
	Условия срабатывания максимальной токовой защиты	Отсоединение нагрузки
Защита от короткого замыкания	Условия появления короткого замыкания	Внешняя нагрузка
	Задержка	200	uS
	Условия срабатывания защиты от короткого замыкания	Отсоединение нагрузки
Термозащита	Термозащита	/	℃
Внутреннее сопротивление	Сопротивление главной цепи	≤35	mΩ
Расход энергии	Рабочий ток	≤30	uA
	Сонный ток (разряд батареи)	<10mkA
