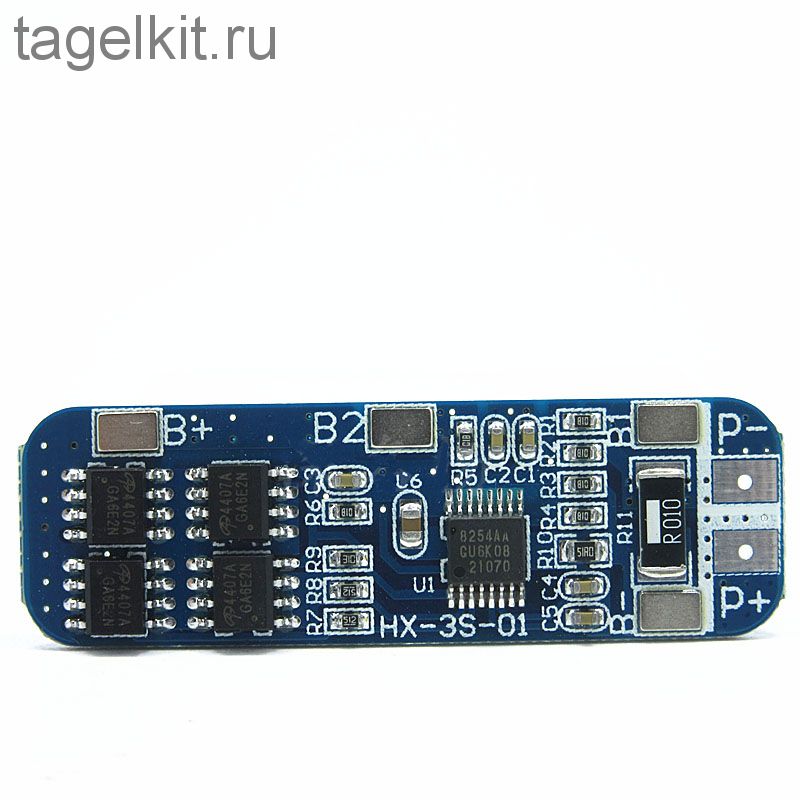

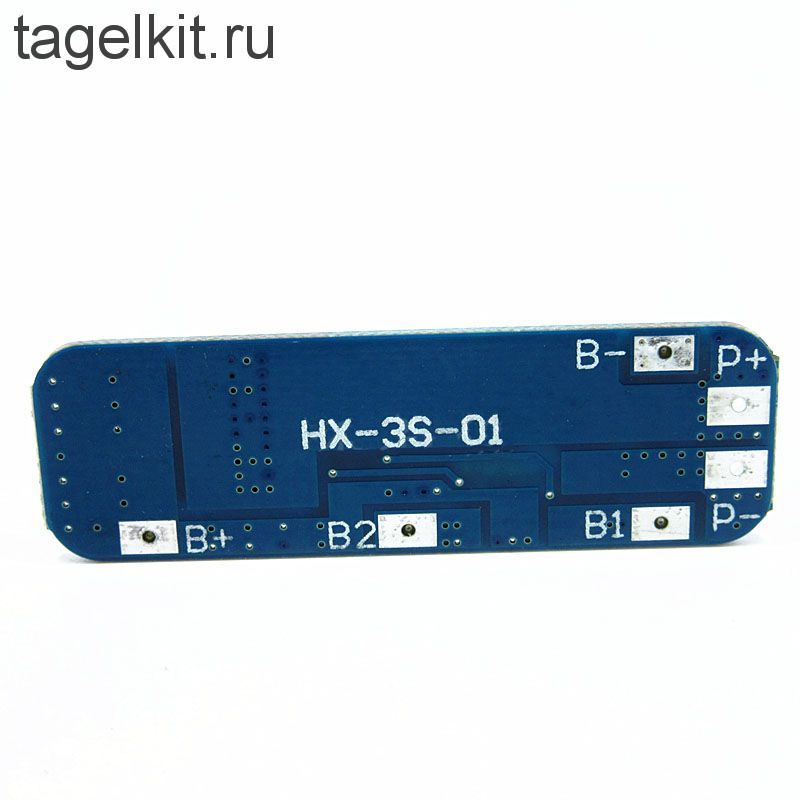

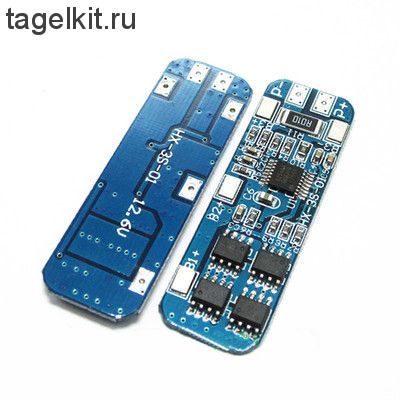

Модуль зарядки и защиты, модель: HX-3S-01  для 3S LI-ION элементов типа 18650, 14500 и других
Обнаружение перегрузки по напряжению на элементе, обнаружение: 4.35 В ±0. 05 В
Возобновление зарядки, при снижении напряжения на элементе до: 4.25 ±0. 05 В
Ограничение напряжения разрядки на элементе: 2.30 В ±0. 05 В
Возобновление разрядки, при повышении напряжения на элементе до: 3.00 ±0. 05 В
Рабочий ток: 5-8A
Максимальный рабочий ток: 9-10А

Рабочий ток собственного потребления: менее чем 6 UA

Защитные функции:
Защита от короткого замыкания
Защита от перезарядки
Защита от переразряда

Рабочая температура: -40°С + 50°С
Размер: 50*16*1.2 мм

Срок годности: более чем 30,000 часов
Контактное сопротивление: менее чем 60mΩ

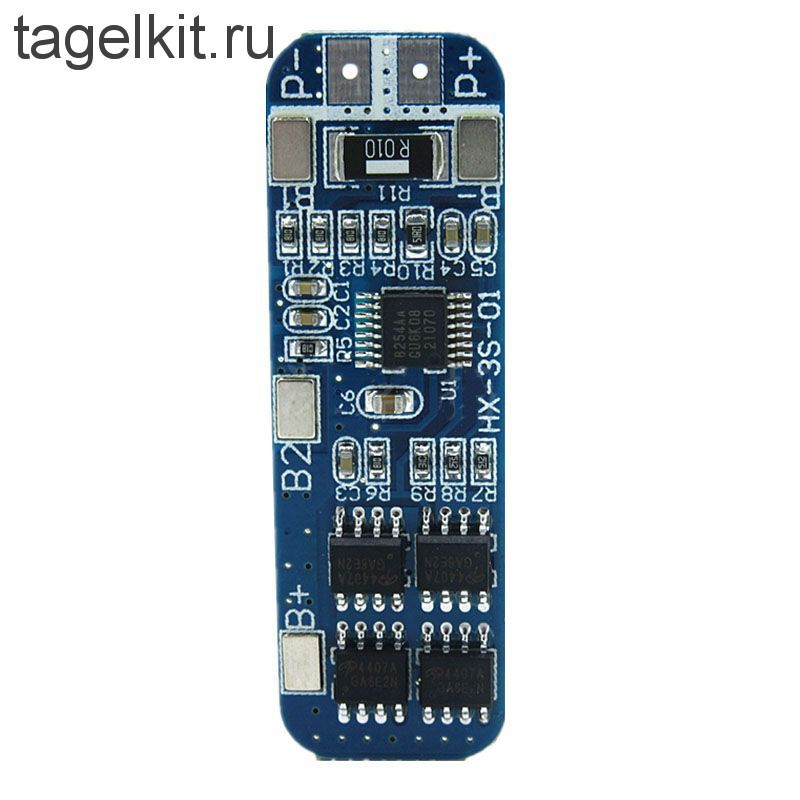

Чип контроллера заряда-разряда: Seiko S-8254АA, ключ - 4шт AO4407 или FDS4435A

Поиск и устранение неисправностей:

Признак неполадки	Проверка неполадки и поиск причины возникновения	Поиск и способ исправления неполадки
Невозможно разрядить	Сначала подключите соответствующее зарядное устройство, а затем измерьте напряжение 3 батарей, если одно из напряжений батареи будет ниже 2.7V, защитная плата начнет защиту от перегрузки.	Следует сопрячь хорошую рабочую батарею, не подключайте вместе хорошую и плохую батареи (если проблема не решена, свяжитесь с продавцом)
Невозможно зарядить	Измерьте напряжение 3 батарей, если одно из напряжений батареи будет ниже 4.23V, защитная плата начнет защиту от перегрузки.	Следует сопрячь хорошую рабочую батарею, не подключайте вместе хорошую и плохую батареи (если проблема не решена, свяжитесь с продавцом)

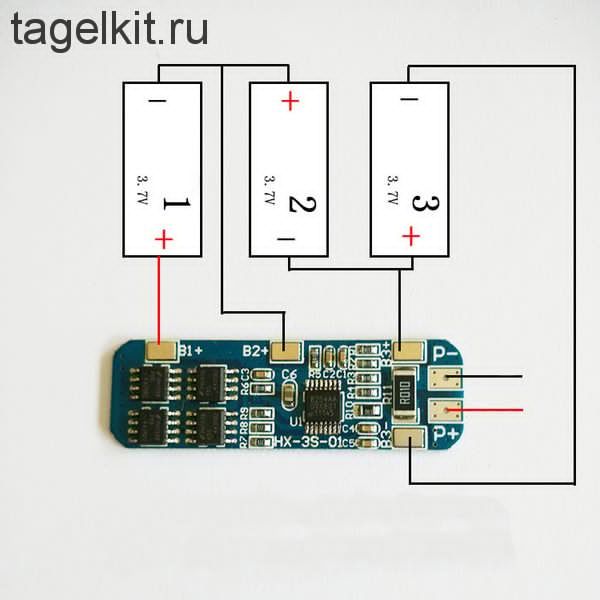

Сбой заряда/разряда	B-(0V), B1(3.7V), B2(7.4V), B+(11.1V) выбрана неправильная линия	Повторите проводку или замените плату на новую (если проблема не решена, товар можно вернуть)
Сбой в перезарядки/разрядки	B-(0V), B1(3.7V), B2(7.4V), B+(11.1V) выбрана неправильная линия	Повторите проводку или замените плату на новую (если проблема не решена, товар можно вернуть)
Защита от разрядки	Проверьте, превышает ли пусковой ток максимально допустимую нагрузку в защитном щитке.	Замените защитную плату (если проблема не решена, товар можно вернуть)
Компоненты непропаенного соединения	Нет связи между компонентами и контактной площадкой PCB.	Самостоятельно провести ремонтную сварку (если проблема не решена, свяжитесь с продавцом)
Сварочные компоненты	Произошло короткое замыкание между двумя и более компонентами	Снять все компоненты и повторно сварить (если проблема не решена, свяжитесь с продавцом)
Электростатический пробой	Измерение MOS G-полюса, D-полюса и S-полюса, любые два контакта прямого сопротивления и обратного сопротивления равны 0 Ω	Самостоятельно обновите MOS (если проблема не решена, свяжитесь с продавцом)
