Параметры:
1. Габаритные размеры: 63,5 мм (L) * 38,5 мм (Вт) * 18,5 мм (H)
2. Размер отверстия для размещения: 58,5 мм * 33,5 мм Диаметр отверстия: 3,1 мм
3. Релейная нагрузка: 220 В 10 А переменного тока или 30 В постоянного тока 10 А
4. Входное напряжение: 85V-260VAC, ток покоя: 45mA
   Максимальная потребляемая мощность: 130mA

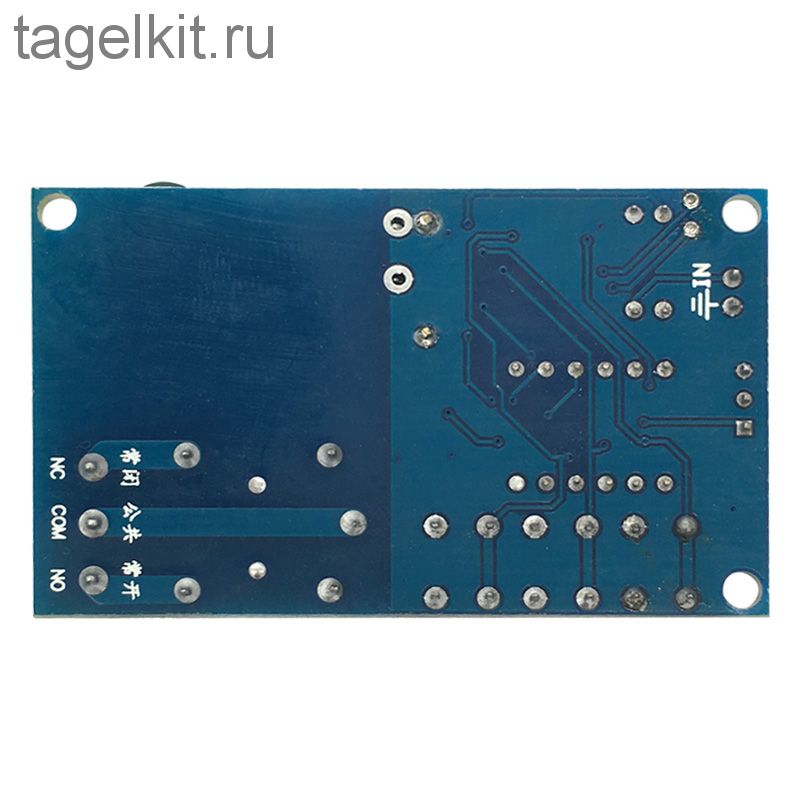

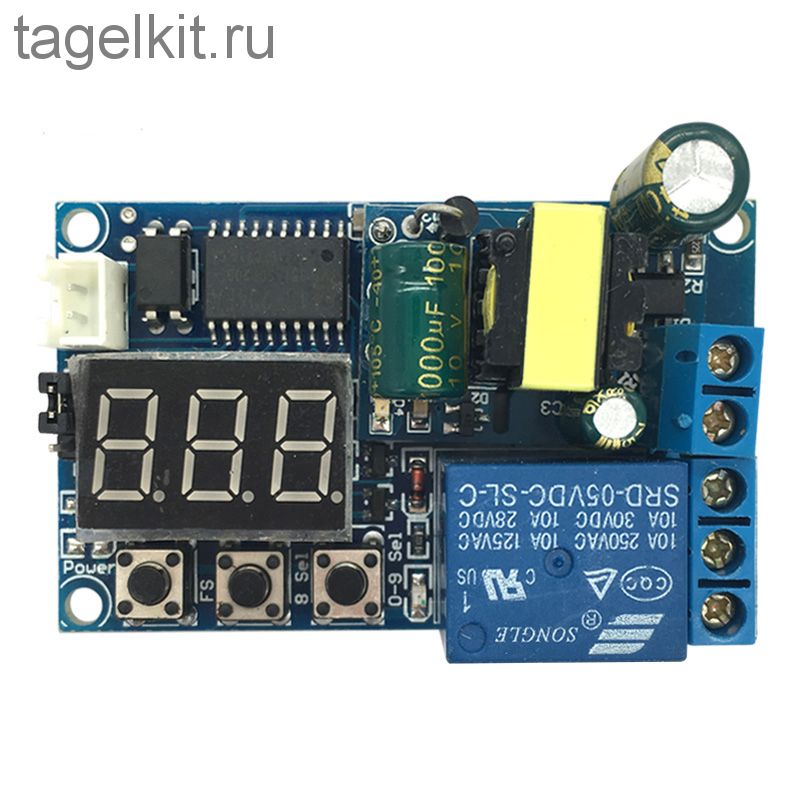

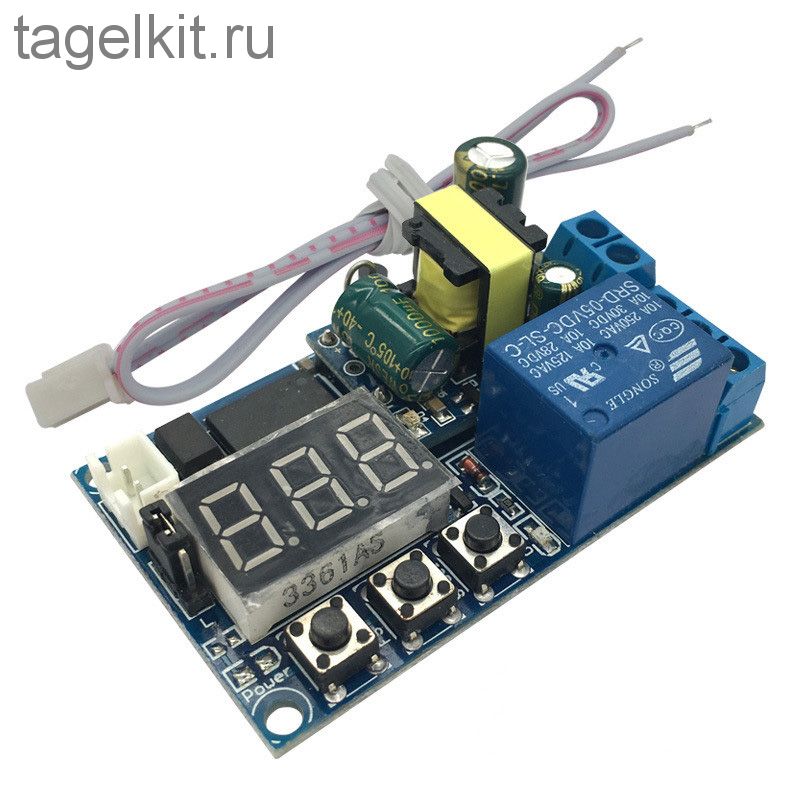

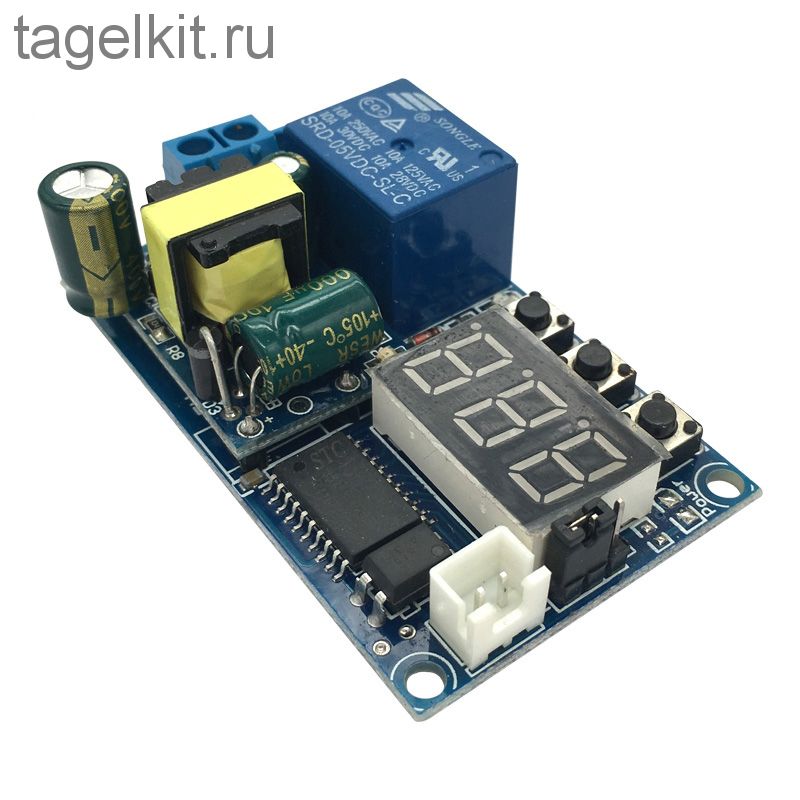

1.Описание изделия
Данное устройство объединяет в себе фукции реле задержки времени (триггера задержки) и циклического таймера. Задержка возможна по высокому и по низкому уровню, также реле имеет фукнкцию самоблокировки. Оснащенный цифровым экраном релейный модуль позволяет точно определить время задержки. Устройство имеет 18 функциональных режимов работы. Входное напряжение переменного тока   85-260V.
Максимальный ток реле  10А .
Устройство широко используется в системах «умный дом», системах автоматизации управления,  испытаниях продукции на долговечность, в любительском проектировании электроприборов и т.д.
Установить время задержки возможно в диапазоне 1-999 секунд или 1-999 минут.
Эксплуатация:

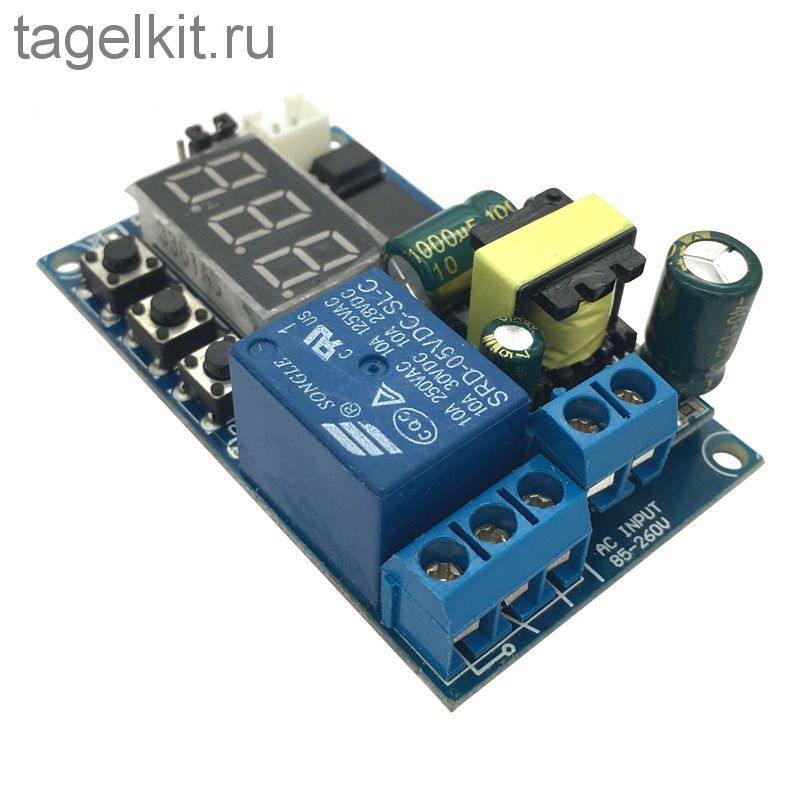

1. В данной версии изделия клеммник АС  INPUT предназначен для соединения с источником переменного напряжения. Неверное соединение устройств и источника питания может привести к воспламенению модуля реле.
2. Используя кнопку FS, выберите один из нижеописанных 18 режимов работы устройства.
3. Выбрав режим работы устройства, дважды нажмите кнопку FS, на дисплее отопразиться значок t. Далее, с помощью кнопок 8 Sel и 0-9 Sel, отрегулируйте время задержки.  Нажатие кнопки 8 Sel позволяет выбрать необходимую для изменения цифру (по умолчанию на дисплее отображаются три восьмерки), кнопка 0-9 Sel позволяет ввести новые цифровые значения.
4. При установке двух различных временных промежутков задежки, после выбора режима работы устройства, два раза нажмите кнопку FS, на дисплее отобразиться значек t1. После повторного двойного нажатия кнопки FS , на дисплее появиться значек t2. Далее с помошью кнопок 8 Sel и 0-9 Sel установите необходимое время задержки.
При выборе циклического режима, после двойного нажатия кнопки FS, на дисплее появиться значок n. Далее с помощью кнопок 8 Sel и 0-9 Sel вы можете установить необходимое число повторений цикла.
5.Настройка единиц времени отсчета задержки(секунды или минуты) настраивается нажатием кнопки FS. Отображающийся на дисплее значек A указывает на режим отсчета времени в диапазоне 1-999 секунд, значек b  указывает на режим отсчета времени в диапазоне 1-999 минут.
6.Для режимов 17 и 18 не нужно устанавливать время срабатывания на сигнал запуска. Получив сигнал на запуск, реле сразу начинает функционировать согласно режиму.
7.Установка полярности пуска: когда перемычка-джампер соединен с контактом L, запуск производится по низкому уровню. В данном случае соединенные порты IN и DC могут выполнять функцию выключателя. В случае, когда перемычка-джампер соединен с контактом H, запуск производиться по высокому уровню. В данном случае соединенные порты IN и DC также могут выполнять функцию выключателя.
8. Долгое нажатие (в течение 3х секунд)  кнопки  8 Sel выключает цифровой дисплей. Если дисплей выключен, долгое нажатие (в течение 3х секунд)   кнопки 8 Sel включит его.
Режимы работы устройства
Данный раздел содержит подробное описание 18 режимов работыустройства:
Ржимы работы  при подаче питания
Режим 1(размыкание реле в установлнное время):
При подаче питания реле замыкается. По истечении времени задержки, реле размыкается (при наличии напряжения реле останется разомкнутым). Время задержки возможно установить в диапазоне 1-999 секунд (или 1-999 минут).  В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание  высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле выключится и  начнет цикл работы заново.
Режим 2 (замыкание реле на заданное время):
При подаче напряжения реле размыкается. По истечению времени задержки, реле замыкается (при наличии напряжения реле останется замкнутым). Время задержки возможно установить в диапазоне 1-999 секунд (или 1-999 минут). В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание  высокого/низкого уровня напряжения, срабатывает внешний вы
ключатель), реле  выключится и начнет цикл работы заново.
Режим 3 (замыкание на заданное время и последующее размыкание):
При подаче напряжения реле замыкается. Время замыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению времени задержки замыкания реле размыкается, время размыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По окончанию времени задержки размыкания реле замыкается и остается в замкнутом  состоянии.
В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле  выключится и начнет цикл работы заново.

Режим 4 (размыкание на заданное время и последующее замыкание): При подаче напряжения реле размыкается. Время размыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению времени задержки размыкания реле замыкается, время замыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По окончанию времени задержки замыкания реле размыкается и остается в разомкнутом  состоянии.
В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле  выключится и начнет цикл работы заново.

Режимы работы циклического таймера
Режим  5 (бесконечный цикл, вариант 1):
При подаче напряжения реле замыкается. Время замыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки замыкания, реле размыкается. Время размыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки размыкания, в соответствии с временем Т1,  реле снова замыкается. Таким образом, совершается бесконечный цикл замыкания-размыкания. В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле  выключится и начнет цикл работы заново.
Режим 6 (бесконечный цикл, вариант 2):
При подаче напряжения реле размыкается. Время размыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки размыкания, реле замыкается. Время замыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки замыкания, в соответствии с временем Т1,  реле снова размыкается. Таким образом, совершается бесконечный цикл размыкания-замыкания. В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле  выключится и начнет цикл работы заново.
Режим 7 (цикл с ограниченным количеством повторений, вариант 1):
При подаче напряжения реле замыкается. Время замыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки замыкания, реле размыкается. Время размыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки размыкания, в соответствии с временем Т1,  реле снова замыкается. Возможно установить число повторений цикла в диапазоне от 1 до 999 . В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле  выключится и начнет цикл работы заново.
Режим 8 (цикл с ограниченным количеством повторений, вариант 2):
При подаче напряжения реле размыкается. Время размыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки размыкания, реле замыкается. Время замыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). После окончания времени задержки замыкания, в соответствии с временем Т1,  реле снова размыкается. Возможно установить число повторений цикла в диапазоне от 1 до 999 . В случае повторной подачи питания или подачи сигнала запуска (триггерного сигнала) через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель), реле  выключится и начнет цикл работы заново.
Режимы работы реле по сигналу запуска:
Режим 9 (размыкание по запуску, вариант 1):
При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле замыкается. Время замыкания устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени замыкания, реле размыкается до поступления новой команды на запуск . Во время отсчета выдержки временипорт IN неактивен.
Режим 10 (замыкание по запуску, вариант 1):
При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле продолжает находиться в разомкнутом состоянии. Время размыкания устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени размыкания, реле замыкается до поступления новой команды на запуск (при наличии напряжения реле продолжает оставаться в замкнутом состоянии). Во время отсчета выдержки времени порт IN неактивен.

Режим 11 (размыкание по запуску, вариант 2):
При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле замыкается. Время замыкания устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени замыкания, реле размыкается до поступления новой команды на запуск. Во время отсчета выдержки времени порт IN активен.
Режим 12 (замыкание по запуску, вариант 2):
При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле продолжает находиться в разомкнутом состоянии. Время размыкания устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени размыкания, реле замыкается до поступления новой команды на запуск (при наличии напряжения реле продолжает оставаться в замкнутом состоянии). Во время отсчета выдержки времени порт IN активен.
Режим 13 (размыкание по команде запуск и последующее замыкание, вариант 1)
При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле продолжает находиться в разомкнутом состоянии. Время размыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени размыкания, реле замыкается. Время замыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной вдержки времени замыкания, реле размыкается и остается разомкнутым, находясь в режиме ожидания новой команды на запуск. Во время отсчета выдержки времени порт IN неактивен.
Режим 14 (замыкание по команде запуск и послеующее размыкание , вариант 1) При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через портIN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле замыкается и продолжает находиться в замкнутом состоянии. Времязамыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени зазмыкания, реле размыкается. Время размыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной вдержки времени размыкания, реле зазмыкается и остается замкнутым, находясь в режиме ожидания новой команды на запуск. Во время отсчета выдержки времени порт IN неактивен.
Режим 15 (размыкание по команде запуск и последующее замыкание, вариант 2) При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через портIN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле продолжает находиться в разомкнутом состоянии. Время размыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени размыкания, реле замыкается. Время замыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной вдержки времени замыкания, реле размыкается и остается разомкнутым, находясь в режиме ожидания новой команды на запуск. Во время отсчета выдержки времени порт IN активен.
Режим 16 (замыкание по команде запуск и послеующее размыкание, вариант  2) При подаче напряжения реле не  срабатывает и остается в отключенном состоянии до получения сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель). Получив сигнал запуска, реле замыкается и продолжает находиться в замкнутом состоянии. Время замыкания (Т1) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной выдержки времени зазмыкания, реле размыкается. Время размыкания (Т2) устанавливается в диапазоне 1-999 секунд (или 1-999 минут). По истечению установленной вдержки времени размыкания, реле зазмыкается и остается замкнутым, находясь в режиме ожидания новой команды на запуск. Во время отсчета выдержки времени порт IN активен.
Режим 17 (самоблокировка реле)
При получении сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель) реле замыкается, при повторной подаче сигнала запуска реле размыкается. Нажав кнопку  8 Sel, вы можете запустить пробный режим блокировки.
Режим 18 (включение реле задержки ):
При получении сигнала запуска через порт IN (запускается поддержание высокого/низкого уровня напряжения, срабатывает внешний выключатель) реле замыкается. При отсутствии сигнала реле размыкается.
