ОСОБЕННОСТИ:

• Монтаж на DIN-рейку
• Кварцевый микроконтроллер
• 10 циклов программ включения/отключения
• Установка времени с точностью до минуты
• ЖК- индикатор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочего напряжения:	DC 12 В
Рабочая частота:	50-60 Гц
Количество каналов:	1
Минимальный задаваемый интервал времени:	1 мин.
Коммутационная способность:	16А/250В переменного тока при cos j = 1
Резерв хода:	150 часов
Температура окружающей среды:	Температура: -10…55°С
Потребляемая мощность:	5 ВА
Габаритные размеры:	82х36х66 мм
Вес:	150 г

ПРИМЕНЕНИЕ:
Недельный программируемый таймер ARCOM–AHC15A предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными устройствами.
Реле имеет 1 переключающий контакт.

ОПИСАНИЕ ПРИБОРА:

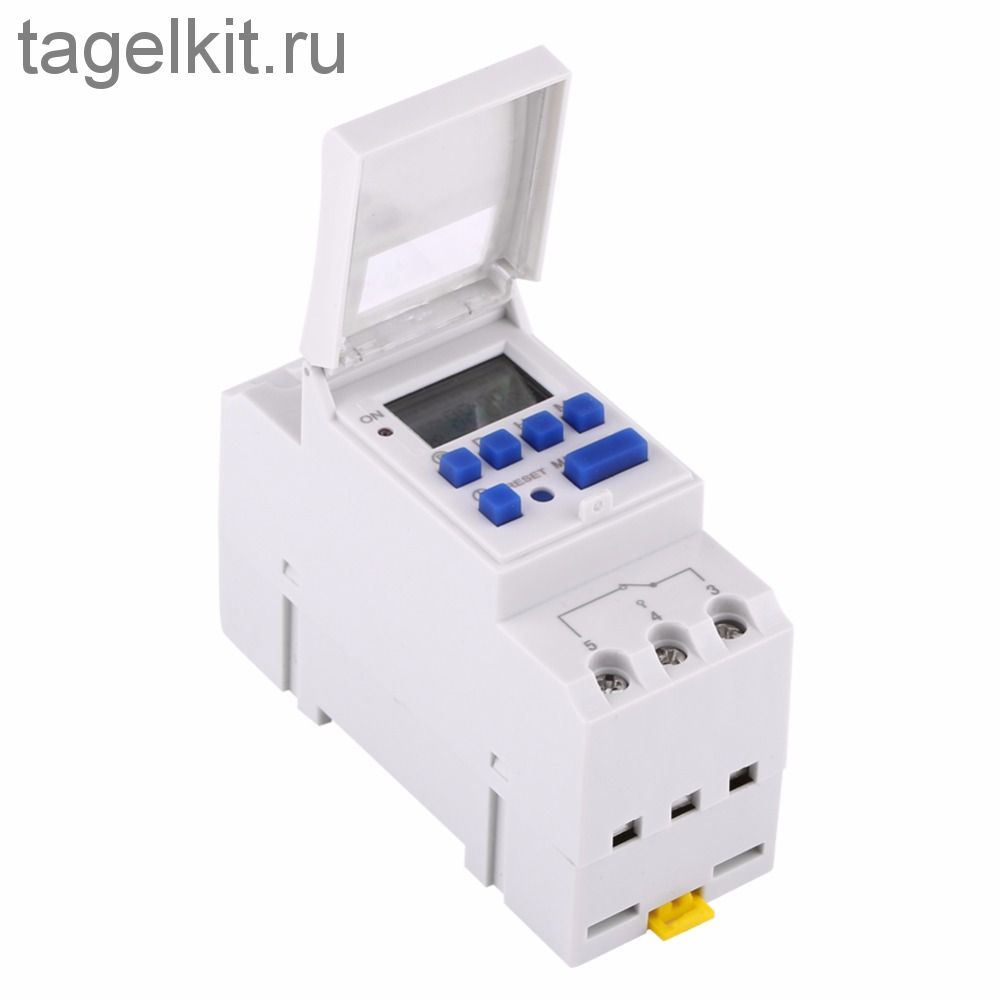

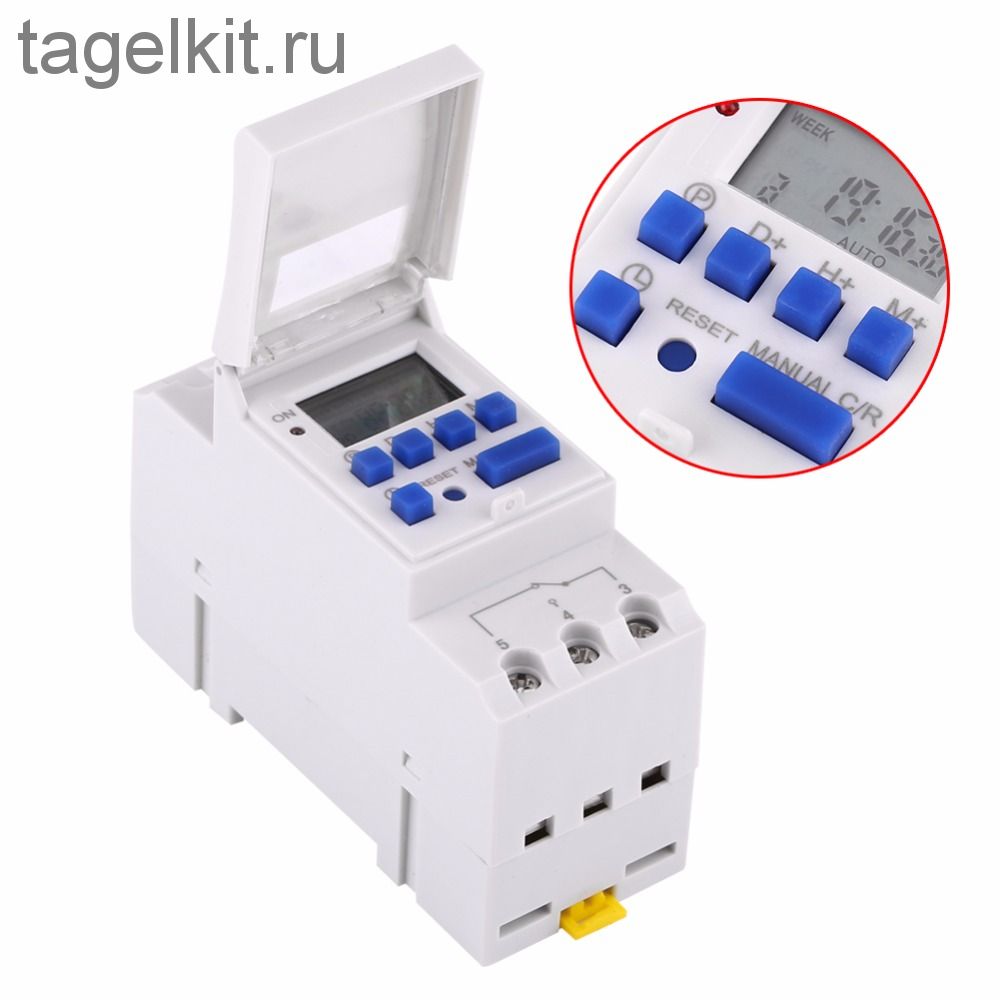

ON – индикатор включения – кнопка программирования D+ – кнопка установки дня недели H+ – кнопка установки часов M+ – кнопка установки минут ¹ – кнопка «часы» RESET – кнопка сброса MANUAL– кнопка вкл./выкл. установленной программы Клеммы 1 и 2 – подключение питания Клеммы 3, 4 и 5 – подключение нагрузки

ПОРЯДОК РАБОТЫ
Таймер состоит из следующих узлов: блока питания, микропроцессора, жидкокристаллического дисплея, кнопок программирования, реле с переключающими контактами, блока зажимов, резервного аккумулятора и светодиодного индикатора включения реле.
Микропроцессор таймера обеспечивает выполнение 10-ти циклов программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
Жидкокристаллический дисплей таймера имеет два режима индикации: текущего времени (включается кнопкой «часы» ¹) и программирования (включается кнопкой ).
Индикатор «ON» на лицевой панели включается при срабатывании реле.

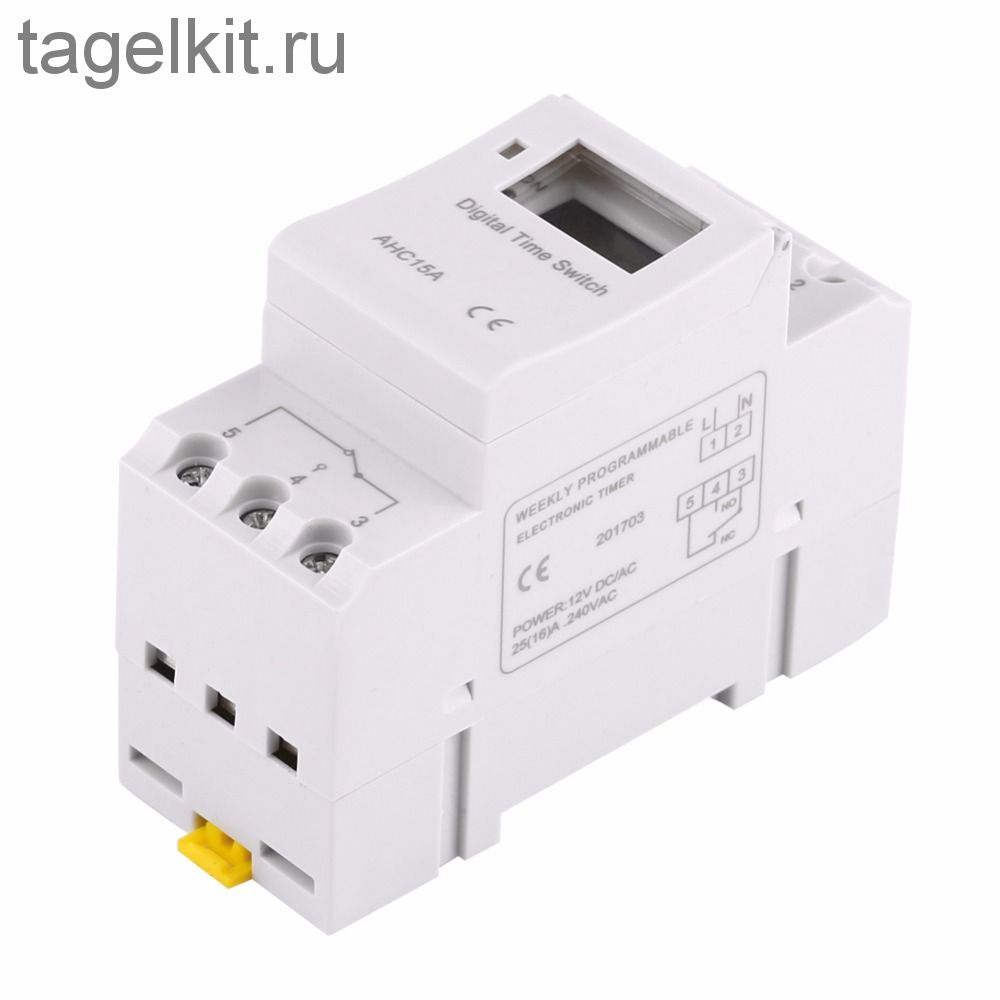

Напряжение питания подается на зажимы 1 и 2. Нагрузка подключается к зажимам 4 (общий), 5 (замыкающий контакт), 3 (размыкающий контакт).
ПРОГРАММИРОВАНИЕ И НАСТРОЙКА:

1. Подключите таймер к источнику питания. Нажмите кнопку RESET. В течение первых 8-ми секунд происходит опрос состояния таймера (на жидкокристаллическом дисплее высвечиваются все имеющиеся на нем символы), затем включается отсчет времени.
2. Исходное состояние отсчета времени предусматривает 24-часовую шкалу. Для переключения на 12-часовую шкалу нажмите и удерживайте нажатой кнопку ¹ 5 сек. (на индикаторе появится надпись «АМ» или «РМ»), для возврата в 24-часовую шкалу нажмите и удерживайте нажатой кнопку ¹ 5 сек.
3. Установите текущую дату и время. Для этого при нажатой     кнопке ¹: кнопкой D+ (день) установите текущий день недели («MO» - понедельник, «TU» - вторник, «WE» - среда, «TH» - четверг, «FR» - пятница, «SA» - суббота, «SU» - воскресенье); кнопкой H+ (часы) установите текущее время в часах; кнопкой M+ (минуты) установите текущее время в минутах.

Таблица программирования:

Шаг	Нажать кнопку:	Выполняемая функция	Индикация
1		Установка включения 1-го цикла	«1» «ON»
2*	D+	Установка дней недели	Символы дней недели
3	H+ / M+	Установка времени включения	Время в цифрах
4		Установка времени выключения 1-го цикла	«1»«OFF»
5	D+	Установка дней недели	Символы дней недели
6	H+ / M+	Установка времени выключения	Время в цифрах
7**	¹	Программирование окончено	Текущее время в цифрах

* 10 различных режимов: любой день недели, семь дней недели, пять рабочих дней недели с понедельника по пятницу, выходные дни (суббота и воскресенье).
** нажатием кнопки ¹ можно завершить любое количество циклов.
