PID-термоконтроллер REX-C100 Релейный выход

Наличие товара: Товар есть в наличии
1 500 рублей
-
+

Описание PID-термоконтроллер REX-C100 Релейный выход

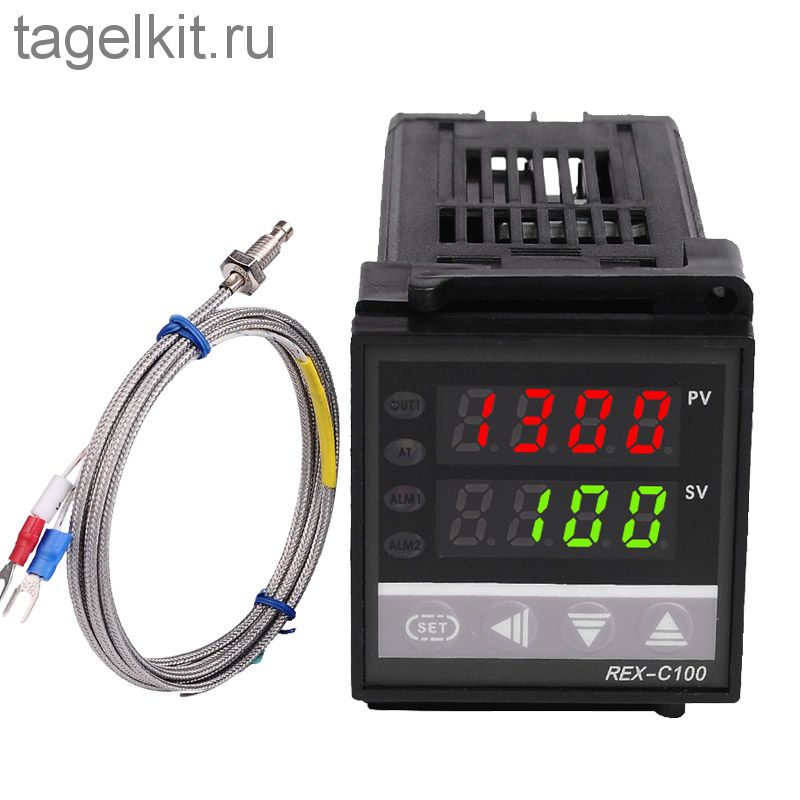

Одноканальный ПИД регулятор REX-C100

Характеристики :

  • Цвет: черный
  • Длина кабеля: 1M
  • Диаметр датчика: 4.5mm
  • Внутренняя изоляция: Стекловолокно
  • Внешнее экранирование: Изоляция с экранированием
  • Размеры: 48мм * 48мм * 110мм
  • Разрешение: 14 бит
  • Цикл выборки: 0,5 сек
  • Значение процесса (PV), Установка значения (SV)
  • LED индикация выход, сигнализации и самонастройки
  • Установка PIN-кода (для ON / OFF, дискретности ПИД и непрерывный PID)
  • Функция самонастройки
  • Релейный выход: 250V AC 3A (резистивная нагрузка)
  • Функция выхода сигнала тревоги: 1
  • выход: 250V AC 3A (резистивная нагрузка)
  • Значение параметра (SV): идентичный диапазон измерения (PV)
  • пропорциональная лента (P): 0 ~ полный диапазон (ВКЛ / ВЫКЛ управления при 0)
  • Диапазон рабочих температур: от 0 до 400 °
  • Сопротивление изоляции: 1500V AC / мин
  • Потребляемая мощность: 10 ВА

Настройка прибора
Прибор может находиться либо в режиме «Работа», либо в режиме «Настройка».
В режиме «Работа» прибор производит измерения и регулирование в соответствии с заданными параметрами. В этом режиме также можно менять значение уставки регулирования. Режим «Настройка» служит для задания параметров.

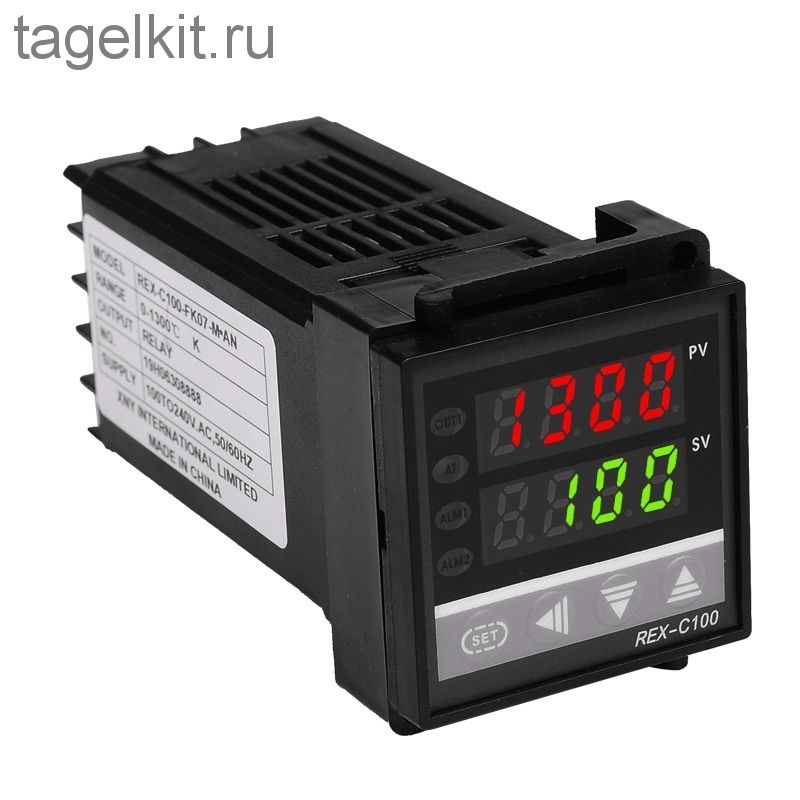

Назначение индикатора В режиме «Работа» В режиме «Настройка»
Верхний (PV, красный) Измеренное значение Наименование параметра
Нижний (SV, зелёный) Значение уставки регулирования  Значение параметра

Назначение светодиодов
OUT1 Индикатор срабатывания управляющего выхода
AT Индикатор режима автоматической настройки ПИД-регулятора
ALM1 Индикатор срабатывания аварийного выхода

Назначение клавиш
[<] Переключение между разрядами числа
[^] Увеличение значения выбранного разряда
[v] Уменьшение значения выбранного разряда
[SET] Выбор режима/перебор параметров/подтверждение настройки значения выбранного параметра


Задание уставки управляющего выхода SV в режиме «Работа»
Нажать [SET] – индикатор SV начнёт мигать. Стрелкой выбрать нужный разряд числа, стрелками [^] и [v] установить нужное значение. Снова нажать [SET] – индикатор SV перестанет мигать. Уставка задана.

Порядок настройки
Нажать [SET] и удерживать примерно 3 с. На индикаторе PV появится AL1. Отпустить [SET]. Переход от параметра к параметру производится клавишей [SET], настройка значения выбранного параметра – клавишами-стрелками. Подтверждение настройки значения параметра – клавишей [SET].

Таблица настроек

Название параметра на дисплее PV Назначение параметра Диапазон изменения Заводская настройк Примечание
Al1 Значение аварийной уставки, °С  0-400°С   Задаёт превышение измеренной величины относительно уставки управляющего выхода, °С
АГU Режим автонастройки ПИДрегулятора 0 – ручная настройка, 1 – автоматическая настройка  0
P Константа пропорциональности 0-400°С 30 0 – позиционное регулирование (вкл/выкл)
I Время интегрирования, с 0-3600 240 0 – нет интегрирования
d Время дифференцирования, с 0-3600 60 0 – нет дифференцирования
Ar Опорное значение   25 В режиме ручной настройки ПИДрегулятора не работает, в режиме автонастройки устанавливается автоматически
 Г  Период ШИМ управляющего выхода  0-100 с  0
 оН  Значение зоны нечувствительности при  позиционном регулировании   1-100°С  2
 SC  Коррекция измеренного значения (вертикальный сдвиг  ±200°С  0
 LCK  Защита данных   0000-0111   0  0000 – все параметры доступны для изменения; 0001 – изменить можно только уставки SV и AL1; 0011 - изменить можно только SV; 0111 – ничего изменить нельз


Выход из режима «Настройка» и переход обратно в режим «Работа» осуществляется либо нажатием и удерживанием [SET] в течение 3 с, либо автоматически через 30 с бездействия.
PID-термоконтроллер REX-C100 цифровой регулятор температуры REX-C100 Программируемый PID (ПИД) контроллер температуры REX-C100
