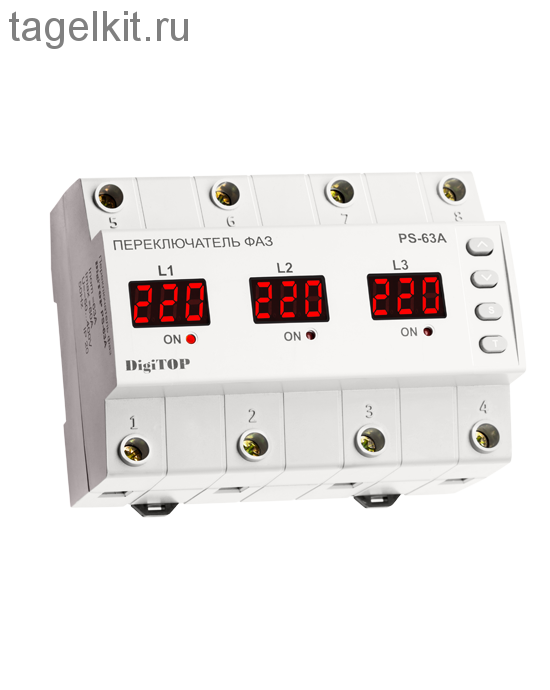

Переключатель фаз DigiTOP PS-63A предназначен для питания промышленной и бытовой однофазной нагрузки 220/230В 50Гц от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного или пониженного напряжения.
Прибор управляется микроконтроллером, который анализирует напряжение в трехфазной электросети и отображает действующие значения на цифровых индикаторах для каждой фазы. Коммутация выхода на нагрузку осуществляется электромагнитными реле. Питание прибора происходит от контролируемых фаз.
Допустимые пределы переключения/отключения по напряжению, приоритетная фаза, время задержки включения, время задержки переключения на резервную фазу и время задержки перед возвратом на приоритетную фазу устанавливаются пользователем. Все установленные значения сохраняются в энергонезависимой памяти.

Принцип действия
При подаче напряжения на прибор, индикаторы покажут действующие значения напряжения в сети по каждой фазе. Если напряжение в сети находится в установленном диапазоне (заводские установки - 170-250В), то произойдет подключение нагрузки к приоритетной фазе или, если приоритет не установлен, к фазе “L1”. Выбор режима работы описан в разделе Последовательность установки параметров.
Если выбран приоритет работы от одной из фаз (“L1”, “L2” или “L3”), то выход на нагрузку будет подаваться от приоритетной фазы. Если напряжение на приоритетной фазе вышло за установленный диапазон, то прибор переключит выход на нагрузку на следующую фазу. После возврата напряжения на приоритетной фазе в установленные пределы, через заданное время задержки возврата (заводские установки – 5 секунд) прибор переключит выход на нагрузку на приоритетную фазу.
Если режим работы от приоритетной фазы выключен, то выход на нагрузку подается от фазы “L1”. Если напряжение текущей используемой фазы выйдет за установленный диапазон, то прибор переключит выход на нагрузку на следующую фазу, напряжение на которой в установленных пределах, и останется на ней до следующей аварийной ситуации.
Во избежание переключений/отключений от пусковых кратковременных просадок, если напряжение текущей фазы вышло за нижний установленный предел переключения/отключения, но остается больше 120В, то переключение происходит с временной задержкой. Для этого выставляется Время задержки переключения по нижнему пределу.
Прибор комплектуется двумя перемычками сечением 10 мм2. При использовании кабелей другого сечения необходимо применять перемычки с сечением равным сечению используемого кабеля.
