Пятиканальное реле реального времени XH-M194
-
+

Пятиканальное реле реального времени XH-M194

Внимание!Ответы на заказы и письма после 18.00 , Цены на сайте за наличный расчёт!
Главная Каталог Таймеры,Реле времени Пятиканальное реле реального времени XH-M194

Пятиканальное реле реального времени XH-M194

Наличие товара: Товара нет в наличии
1 700 рублей
-
+

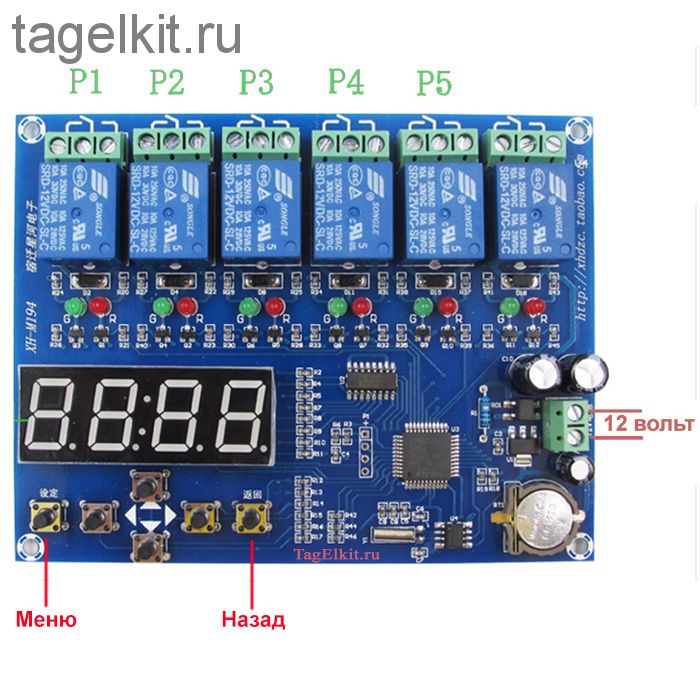

Описание Пятиканальное реле реального времени XH-M194

Включение и выключение любого из пяти реле задаётся независимо друг от друга. По сути, это пятиканальный суточный таймер. На плате имеются энергонезависимые часы реального времени, которые продолжают идти даже при отключении внешнего питания (дисплей, естественно, не светится, реле не срабатывают без внешнего питания).

Настройка таймера:
Нажимаем кнопку "Меню" и стрелками "вверх" и "вниз" выбираем один из пунктов P001-P007. Пункты P001-P005 - это настройка соответствующего реле. Например, выбрали на дисплее P002, и стрелками "вверх" и "вниз" выбираем одно из значений "on" (реле задействовано) или "off" (реле не задействовано). После выбора "on" повторно жмём "меню", появляется надпись "H1" - это время включения реле, ещё раз "меню" и настраиваем это время стрелками, когда время задано, жмём "меню", стрелка "вверх" появляется надпись "H2" - это время выключения реле, ещё раз "меню" и настраиваем это время стрелками. После этого кнопкой "назад" выходим из меню, всё одно реле настроено, остальные настраиваются аналогично.
Пункт P006 - установка часов реального времени (с точностью до минуты)
Пункт P007 - коррекция ЧРВ на ±0-59 секунд.
Задействованные реле подсвечиваются зелёными светодиодами.
Включенные реле подсвечиваются ещё и красными.
Шестое реле включается если включено хотя бы одно из первых пяти.

Параметры:
Напряжение питания: 12 вольт (постоянное )
Коммутируемое напряжение: 0-250 вольт
Коммутируемый ток: 0-10 ампер на канал
xh-m194 реле времени модуль управления мультиплекс синхронизации модуль 5 способ реле времени панель управления
Инструкция по применению:
Шаг 1: Нажмите кнопку S1: светодиодный индикатор P001
Шаг 2: Нажмите кнопку S1 еще раз, чтобы выбрать режим ВКЛ / ВЫКЛ, вы меняете этот нормально закрытый или нормально открытый режим кнопкой S3 / S4. Например, вы выбираете (ON)
Шаг 3: Нажмите кнопку S1 еще раз: на экране отображается кнопка H1; выберите время включения; H2 выбирает время выключения для изменения H1 или H2 с помощью кнопки S3 / S4
Шаг 4: Предполагая, что вы находитесь в H1, вы устанавливаете время для H1, нажимая кнопку S1; Теперь время будет прыгать, вы меняете время с помощью S3 / S4 в минутах. Если вы меняете по часам, нажмите кнопку S2 или вернитесь к минуте, используя кнопку S5.
Пример: текущее время 00:00

                        Вы устанавливаете это как P001 -> ON

                        Вы планируете H1: 00: 04

                        Вы планируете H2: равно 00: 08

Затем нажмите выход из режима реального времени с помощью кнопки S6

Поэтому, когда время дойдет до 00: 04, реле P1 закроется (с электричеством). После этого времени до 00: 08 включается P1 (сбой питания).



Аналогичным образом настройте P2, P3, P4, P5 так.
3 / Установите текущее время:

 Например, часы показывают 00:00 минут, а реальное время - 23:06 ', мы делаем следующее:

Шаг 1: Нажмите S1 => P001 экран
Шаг 2: Нажмите S3 5 раз, чтобы отобразить P006
Шаг 3: нажмите S1 снова, на этот раз 2 минуты, чтобы мигать, нажмите S3 / S4, чтобы изменить количество минут
Шаг 4: Нажмите S2, чтобы выбрать количество часов, и S3 / S4, чтобы настроить часы.
Шаг 5: Нажмите S6, чтобы нажать кнопку Готово
