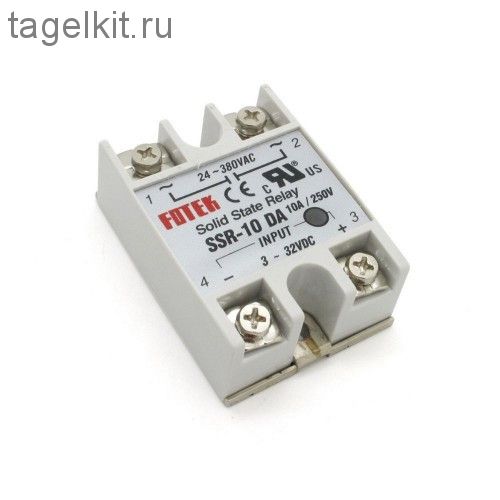

Однофазное твердотельное реле SSR-10 10А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока. Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3+» и «4-» нужно подключить управляющий сигнал постоянного тока с напряжением 3 – 32 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле. На корпусе однофазного твердотельного реле SSR-10 10А 24-380В есть четыре клеммы зажима. Клеммы «1» и «2» используются для коммутации цепей. Клеммы «3+» и «4-» используются для подключения к реле управляющего сигнала постоянного тока. Питание реле осуществляется от управляющего сигнала постоянного тока. Напряжение питания 3 – 32 В постоянного тока.

Напряжение управления: 3-32VDC
Комутироемое напряжение: 24-380VAC
 Максимальный ток ток: 10A
Рабочее напряжение: 250 В
Падение напряжения: ≤ 1В
Вермя срабатывания: ≤ 10 мс
Ток в режиме ожидания: ≤ 2 мА
Цвет: белый
размер: 60 * 45 * 23мм
Вес нетто: 97 г
