Плата декодера Bluetooth

Поддержка Bluetooth 4.1, поддержка функции автоматического соединения,
поддержка WAV + APE + FLAC + MP3 без потерь декодирования, стерео выход,
встроенный стерео усилитель 3W, поддержка USB Audio, доставка TF карт,
поддержка U-диска, игра TF-карты, поддержка Инфракрасный пульт дистанционного управления


Характеристики параметров:


Электропитание    3.7-5V

SNR            90дБ

THD + N       -70 дБ

Перекрестная  -86dB

DNR            91dB

Профиль поддержки

A2DP / AVCTP / AVDTP / AVRCP / HFP

Расстояние     до 15м

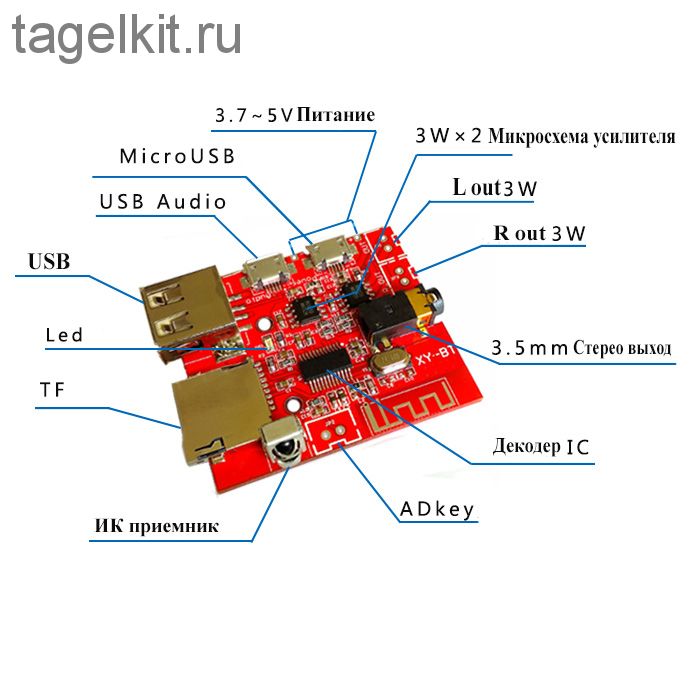

Информация о интерфейсе


Питание от Micro USB             Универсальный источник питания Micro  USB 5V

USB-аудио                        Подключите к компьютеру через USB- кабель для использования в качестве внешней звуковой карты

Интерфейс U- интерфейса          Поддерживает воспроизведение файлов MP3 / WAV / APE / FLAC на диске U и поддерживает формат файлов FAT16 / 32

Светодиодный индикатор           Голубой индикатор режима Bluetooth включен, мигает музыкальный режим

Интерфейс карты TF               Поддерживает воспроизведение файлов MP3 / WAV / APE / FLAC в TF- карте и поддерживает формат файла FAT16 / 32

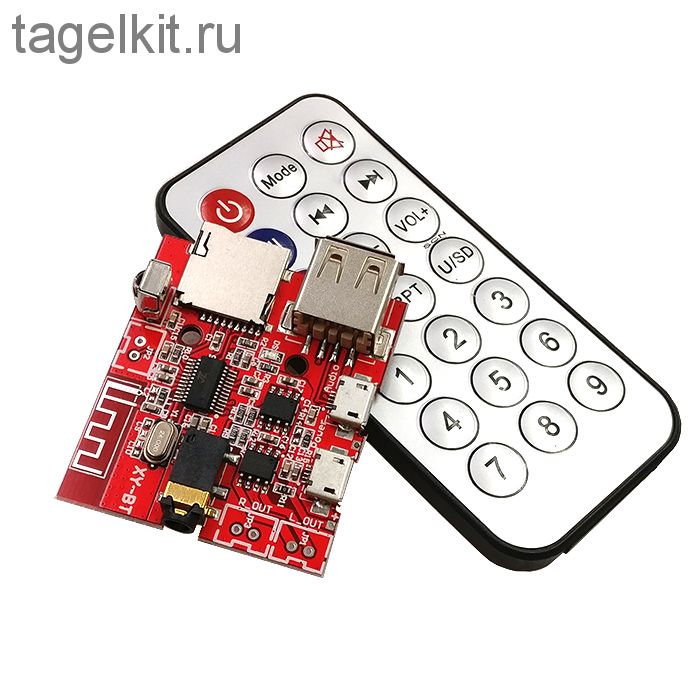

Инфракрасный пульт дистанционного управления               Поддержка инфракрасного дистанционного управления , функция определена ниже

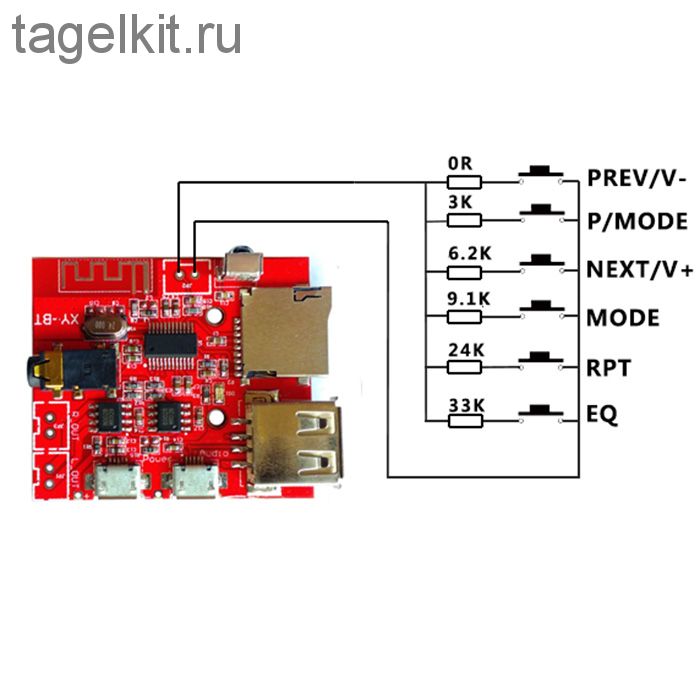

Интерфейс ключа AD               Интерфейс кнопок, обеспечивающий различные параметры сопротивления для достижения различных функций кнопок

Bluetooth - декодирования ИК     Мастер чипа декодера

3,5-мм стерео выход              Стандартный 3,5-мм интерфейс, выход стереофонический,может быть подключен к наушникам, подключен к усилителю мощности и                                                                    другому оборудованию

Правый канал  3W                  Выход аудиосигнала на правый канал, может управлять динамиками 3 Вт

Левый канал  3W                   Выход левого канала аудио, может управлять 3 Вт динамиками

Усилитель 3W * 2                  Встроенный 2- канальный усилитель 3 Вт для стереофонического динамика 3 Вт

3.7-5V блок питания               Источник питания 3,7-5 В





кнопка                   функция

ПРЕД / V-            «Короткое нажатие« Предыдущая песня », длительное нажатие« Уменьшение громкости »,

P / РЕЖИМ            «Короткое нажатие» для воспроизведения и паузы, переключатель режима «длительное нажатие»

NEXT / V +           «Короткое нажатие» Следующая песня, «длительное нажатие» Увеличение громкости

РЕЖИМ                 TF- карта, U- диск, переключение Bluetooth-режима

RPT                    Одинарное / циклическое переключение

EQ                     Переключение режима звука



Инструкции по эксплуатации

1,  управление режимом

Если на плате декодера нет USB- флеш-накопителя или TF- карты, включен режим включения по умолчанию - режим Bluetooth, когда плата декодера подключена к USB- флеш-накопителю или TF- карте, включенным по умолчанию является музыкальный режим, режим переключается кнопкой или кнопкой MODE на пульте дистанционного управления .

2,  музыкальный режим

Сохраненный аудиофайл можно воспроизвести, вставив USB- флешку или карту TF .

3,  режим Bluetooth


Режим переключения для трансляции на английском языке « Устройство Bluetooth готово к соединению » , что указывает на то , что вы входите в режим Bluetooth и дожидаетесь спаривания, мобильный поиск Bluetooth для « XY_BT » - это имя устройства платы декодера, щелкните соединение, подсказка платы декодера « Bluetooth-устройство успешно подключено » , указывая, что плата декодера успешно подключена к мобильному телефону, и музыка может воспроизводиться.


4,  USB Audio

USB Audio Mode т.е. режим звук, USB соединение с линией данных компьютера декодер платы USB аудио интерфейс переключения режима оперативного английского « Режим USB » является USB Audio режим. Откройте музыкальный проигрыватель компьютера для воспроизведения музыки, вы можете воспроизводить музыку на компьютере через плату декодера, а если вы вставляете карту TF , вы можете читать и записывать TF- карту;

Примечание. Режим USB- флеш-накопителя нельзя вставлять в USB- накопитель.
