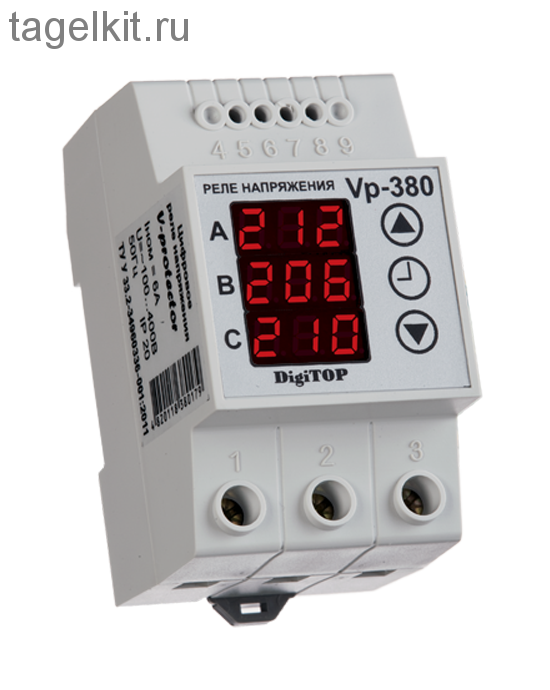

Устройство защиты по напряжению (реле напряжения) предназначено для защитного отключения электрооборудования, в случае возникновения аварийной ситуации в трехфазной электрической сети с нулевым проводом (220/380 В, 50 Гц).
Текущее действующее значение фазного напряжение напряжения по каждой фазе отображается на светодиодном индикаторе устройства. Для контроля напряжения пользователь устанавливает необходимые верхний и нижний пределы напряжения, время задержки включения нагрузки после нормализации напряжения и допустимое напряжение асимметрии фаз.
Устройства защиты постоянно анализируют питающую сеть и в случае выхода сетевого напряжения за установленные пределы происходит аварийное отключение нагрузки от сети. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии заданного времени задержки включения. Время задержки необходимо для систем охлаждения и кондиционирования, для которых неприемлемы кратковременные отключения питания.
Характеристики:
Измеряемое напряжение по каждой фазе:                             100-400В (50 Гц)
Нижний предел отключения (шаг 1В):                                    120-200 В (170В)
Верхний предел отключения (шаг 1В):                                   210-270 В (250В)
Время отключения по верхнему пределу:                              0,02 сек
Время отключения по нижнему пределу:                               не более 1 сек (120-200В)
                                                                                                          0,02 сек (<120В)
Асимметрия фаз (шаг 1В):                                                    20-80 В (50В)
Время отключения при асимметрии фаз:                               20 сек
Время задержки включения (шаг 5 сек):                               5-600 сек
Погрешность измерения:                                                      не более 1%
Максимальный ток на контактах реле:                                   не более 10А
Степень защиты прибора:                                                     IP 20
