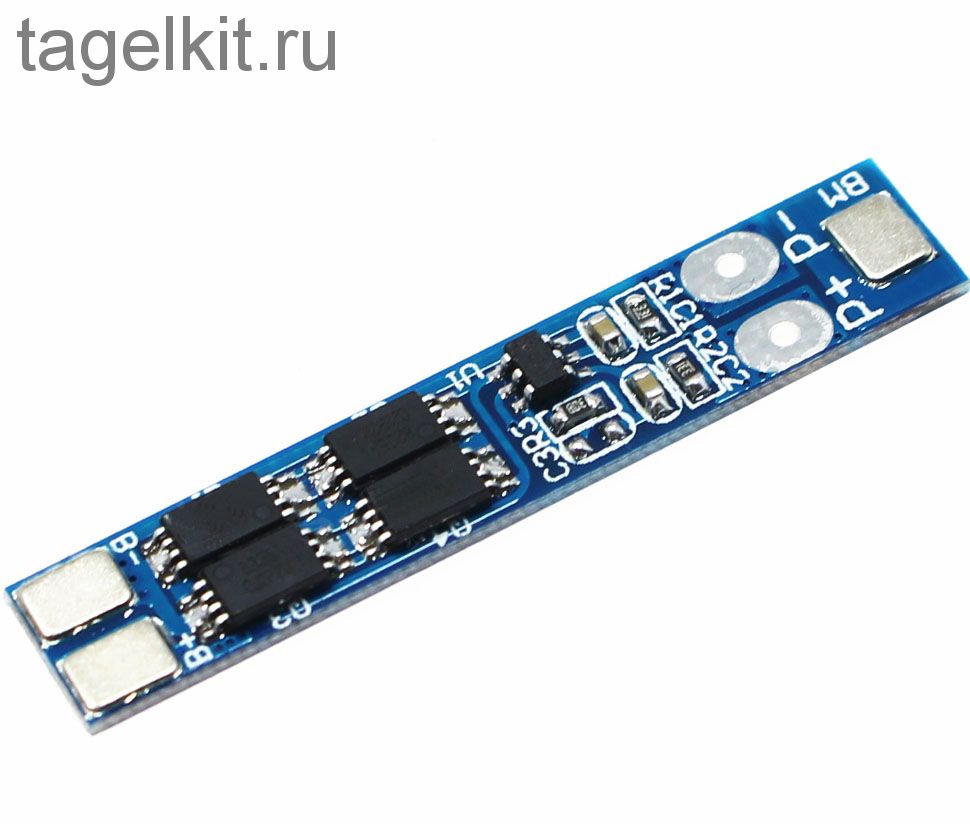

Защитная плата литиевой батареи
С защитой от короткого замыкания, защитой от перегрузки, разрядки и перезарядки.
Обзор:
Основа ICиспользует оригинальные импортные компоненты Seiko. Имеется защита от перегрузки и короткого замыкания. Литиевые батареи различных емкостей и форм 3.7V. Японская система защиты Seiko IC, VISHAY, AOS, IR и других фирм с выдержкой сильных перепадов температуры.За счет малых размеров, отличной производительности и низкой стоимости, продукт подходит для удовлетворения широкого спектра требований, является безопасным и надежным в использовании.
Свойства защитной платы литиевой батареи:
Модель: HX-2S-А10
Диапазон напряжения избыточного заряда: 4.25-4.35V ± 0.05V
Диапазон напряжения чрезмерного разряда: 2.3-3.0V ± 0.05V
Зарядное напряжение: 8.4V-9V
Размеры: 41*8*2,2MM
Рабочий ток: 8А
Мгновенный ток: 16А
Рабочая температура: -40 ~ +50  ° C
Условия хранения: -40 ~ +80  ° C
Ток покоя: менее 3Ua
Внутреннее сопротивление: менее 45mΩ
Эффективный срок службы: более 50 000 часов
Защита от короткого замыкания: возможна

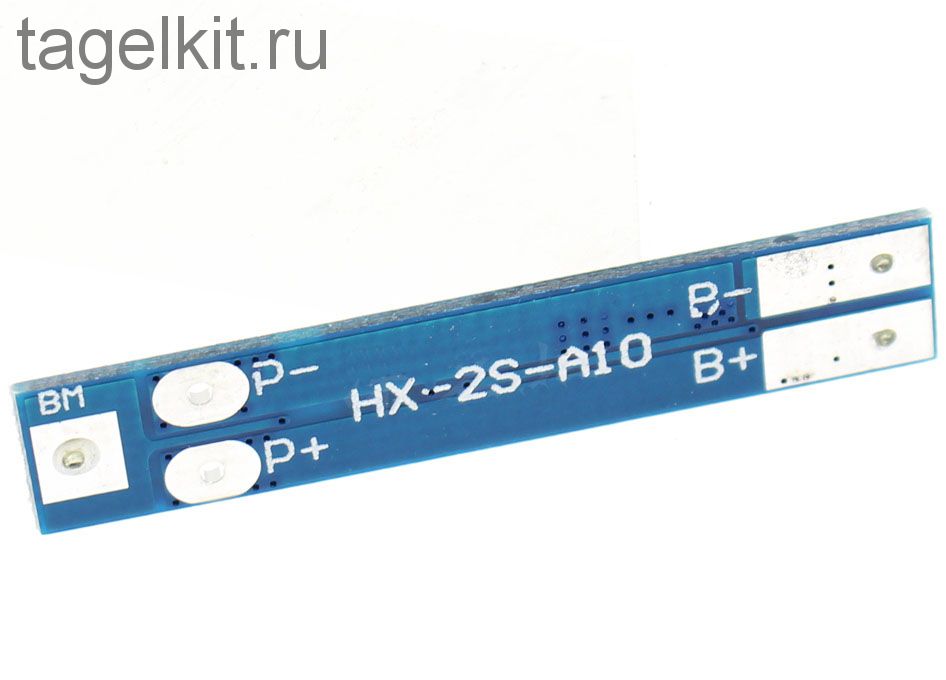

Размер платы и описание устройства защиты:
Размер защитной пластины составляет 41*8*2,2MM

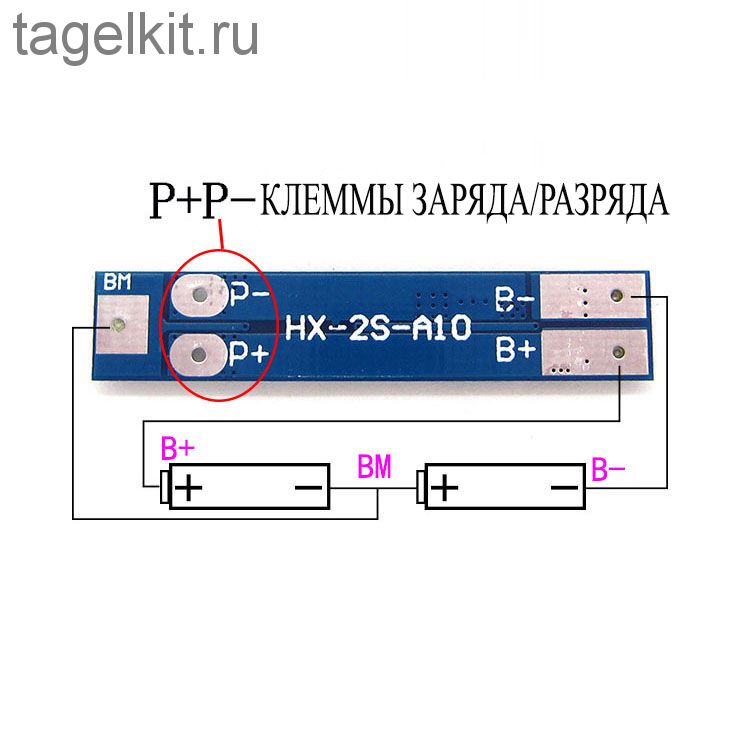

Инструкция по пайке:
· B+ положительный полюс;
· B- отрицательный полюс;
· BM точка подключения перед соединением 1 и 2 батареи;
· P+ положительная клемма заряда/разряда;
